Avvolgitrice automatica per fili: come funziona e come scegliere

Cosa fa realmente una macchina avvolgitrice automatica e perché è importante

Una macchina avvolgitrice automatica avvolge, misura e lega fili o cavi in bobine coerenti senza l'intervento dell'operatore tra un ciclo e l'altro. La macchina preleva il filo da una bobina di alimentazione, ne conta la lunghezza o il peso fino a un valore preimpostato, avvolge la bobina a tensione controllata, lega o nastra il fascio, quindi lo espelle e avvia il ciclo successivo, il tutto in un ciclo continuo. A seconda del modello, il tempo di ciclo per bobina varia da Da 8 a 45 secondi , il che significa che una singola macchina può produrre da 80 a 450 bobine finite all'ora. Questo livello di produzione è fisicamente impossibile da realizzare manualmente ed è la ragione principale per cui i produttori investono nell’automazione.

La categoria copre una gamma di sottotipi. Un'unità di avvolgimento di base gestisce filo morbido di diametri fissi. Le varianti ad alta velocità aggiungono bracci trasversali servoazionati per l'avvolgimento a strati. Le linee combinate includono il taglio, la spelatura o l'etichettatura in linea. Una macchina per l'avvolgimento di molle condivide parte del DNA meccanico – piega anche il filo in una forma elicoidale ripetitiva – ma è progettata per tolleranze dimensionali molto più strette e forze di ritorno elastico più elevate, di solito operando su fili di lega più duri tra 0,1 mm e 20 mm di diametro. Comprendere queste distinzioni aiuta gli acquirenti ad abbinare la macchina giusta alle loro reali esigenze di produzione.

Componenti principali che definiscono le prestazioni della macchina

Ogni macchina avvolgitrice automatica è costruita attorno a un piccolo insieme di sottosistemi. La qualità della progettazione di ciascun sottosistema determina la produttività, la qualità della bobina e l'affidabilità a lungo termine.

Sistema di alimentazione e controllo della tensione

Il filo entra nella macchina attraverso un'unità di raddrizzamento e una serie di rulli trascinatori. Il sistema di controllo della tensione, in genere un braccio ballerino collegato a un servo o cilindro pneumatico, mantiene costanti la velocità di avanzamento del filo e la controtensione indipendentemente dalla velocità con cui si svolge la bobina di alimentazione. Una tensione incoerente provoca variazioni del diametro della bobina, avvolgimenti allentati o attorcigliamenti. Le macchine premium mantengono la tensione interiore ±2% lungo l'intera bobina, dal primo all'ultimo avvolgimento. I modelli economici spesso saltano il feedback della tensione a circuito chiuso, che diventa visibile come deriva del diametro quando la capacità della bobina di alimentazione scende al di sotto del 20%.

Gruppo braccio di avvolgimento o mandrino

Il braccio avvolgitore ruota attorno ad un mandrino di diametro fisso o regolabile. Su una macchina a braccio singolo, un braccio posiziona il filo in un unico passaggio; su un'unità a doppio braccio o a braccio rotante, due bracci opposti si alternano per dimezzare il tempo di ciclo. Il diametro del mandrino imposta il diametro interno (ID) della bobina finita. I mandrini regolabili, solitamente azionati pneumaticamente, consentono un rapido cambio tra le dimensioni delle bobine senza modifiche degli utensili, il che è fondamentale per i produttori a contratto che gestiscono più SKU per turno. L'intervallo ID tipico su una macchina avvolgitrice automatica di fascia media è da 80 mm a 500 mm , sebbene le macchine speciali scendano fino a 30 mm per il cavo dello strumento.

Sistema di misurazione

La lunghezza della bobina viene misurata da un codificatore rotativo sul rullo motore o da un sensore laser che conta lo spostamento del filo. La misurazione basata sul peso, utilizzando una cella di carico in linea, è preferibile per le applicazioni in cui il peso della bobina, non la lunghezza, determina il prezzo di vendita (comune nei cavi confezionati al dettaglio). La misurazione della lunghezza basata su encoder raggiunge una precisione di Da ±0,1% a ±0,5% a seconda della risoluzione dell'encoder e dello scorrimento del rullo motore. Per cavi di alto valore come fibra ottica o coassiale, la soglia accettabile è ±0,1% o migliore.

Unità di rilegatura

Una volta completato l'avvolgimento, la bobina deve essere fissata. I tre metodi di rilegatura più comuni sono: avvolgimento con nastro termosaldante, applicazione con laccetto e fascetta con velcro o plastica. I sistemi di termosaldatura sono rapidi (meno di 2 secondi per bobina) e producono un aspetto pulito al dettaglio. Le unità di legatura sono più lente ma non richiedono nastro consumabile. Le fascettatrici sono standard per bobine industriali pesanti superiori a 5 kg. L'unità di rilegatura è il punto di manutenzione più frequente sulle linee ad alta produzione: le testine di rilegatura sulle unità nastro in genere necessitano di manutenzione preventiva ogni Da 500.000 a 800.000 cicli .

Macchina avvolgitrice automatica per filo vs. Macchina per l'avvolgimento della molla : Differenze chiave

I due tipi di macchine vengono spesso confusi perché entrambi avvolgono il filo in forme elicoidali. In pratica, l'intento progettuale, le specifiche dei cavi e le tolleranze di uscita differiscono sostanzialmente.

Una macchina per l'avvolgimento di molle utilizza una serie di strumenti di formatura (un punto di avvolgimento, uno strumento di inclinazione e frese per la formatura delle estremità) per produrre parti con precise caratteristiche meccaniche della molla. La macchina deve compensare il ritorno elastico che varia con la durezza e il diametro del filo. Le macchine avvolgitrici per molle CNC lo fanno automaticamente tramite feedback ad anello chiuso. Una macchina avvolgitrice automatica non presenta sfide equivalenti: avvolge un filo morbido e duttile che mantiene la sua forma senza compensazione del ritorno elastico. La complessità degli utensili e il costo unitario di una macchina avvolgitrice per molle sono quindi significativamente più elevati: un avvolgitore per molle CNC per filo sottile parte da circa $ 40.000 dollari , mentre nasce una bobinatrice automatica entry-level per cavi elettrici Da $ 8.000 a $ 15.000 USD .

Velocità di produzione e produttività: come appaiono effettivamente i numeri

Le specifiche di velocità nei cataloghi delle macchine possono essere fuorvianti senza contesto. I produttori indicano la velocità massima di avvolgimento in metri al minuto (m/min), ma la produzione oraria di bobina finita dipende fortemente dalle dimensioni della bobina, dal metodo di rilegatura e dal fatto che il taglio sia in linea o offline.

Consideriamo uno scenario tipico: un produttore ha bisogno di bobine da 50 metri di filo elettrico da 2,5 mm², legate con nastro adesivo, con un'etichettatrice automatica in linea. Ad una velocità di avvolgimento di 80 m/min, ogni bobina da 50 metri impiega circa 37,5 secondi di tempo di avvolgimento. Aggiungendo 2 secondi per la rilegatura del nastro e 1,5 secondi per l'applicazione dell'etichetta, il tempo totale del ciclo sarà di circa 41 secondi: si ottiene circa 88 bobine all'ora . Passate a bobine da 100 metri: l'avvolgimento richiede 75 secondi, la rilegatura e l'etichettatura rimangono 3,5 secondi, il ciclo totale è 78,5 secondi - ora l'output è 46 bobine all'ora .

Ciò illustra perché le dimensioni della bobina sono importanti tanto quanto la velocità della macchina nel calcolo del ROI. Una seconda macchina sulla stessa linea di produzione raddoppia la produzione a circa il 60-70% del costo della prima macchina (non è necessario duplicare la raddrizzatrice, il supporto per bobine di alimentazione o l'infrastruttura del quadro elettrico).

Risparmio di manodopera per l'operatore

L'avvolgimento manuale del filo da parte di un lavoratore esperto produce circa 40-60 bobine all'ora per bobine piccole (sotto i 25 m) e da 20 a 35 bobine all'ora per bobine più grandi (50-100 m), con una riduzione della fatica del 15-25% su un turno di 8 ore. Una macchina avvolgitrice automatica mantiene la sua velocità nominale durante l'intero turno senza variazioni dovute alla fatica. Con una tariffa di manodopera di 18 dollari l’ora e un ciclo di automazione che sostituisce 1,5 posizioni FTE per macchina, una macchina di fascia media che costa 25.000 dollari raggiunge il recupero dell’investimento in sotto i 14 mesi in un'operazione su due turni: una cifra coerente con gli studi sul ROI pubblicati da diverse associazioni dell'industria dei fili e dei cavi.

Industrie e applicazioni in cui vengono utilizzate macchine automatiche per l'avvolgimento del filo

La macchina viene utilizzata in una gamma sorprendentemente ampia di settori, ciascuno con requisiti prestazionali specifici.

• Produttori di fili e cavi elettrici — il segmento di utenti più vasto. Conduttore in rame confezionato in lunghezze di vendita standard (10 m, 25 m, 50 m, 100 m) per il mercato del cablaggio edilizio e residenziale. L'aspetto della bobina e il peso costante sono requisiti chiave.
• Produttori di cavi per telecomunicazioni — assemblaggi di cavi dati a spirale, coassiali e in fibra ottica. La precisione della lunghezza è fondamentale perché i clienti acquistano e tagliano da bobine; un errore di lunghezza dello 0,5% su un tamburo da 500 m costa un prodotto misurabile.
• Fornitori di cablaggi automobilistici — sottogruppi di filo pretagliato e avvolto consegnati just-in-time alle linee di assemblaggio. Qui il tempo di ciclo e la velocità di cambio formato dominano le decisioni di acquisto.
• Fornitura agricola ed edilizia — filo di recinzione zincato, filo spinato e filo per balle arrotolato a pesi fissi (tipicamente 5 kg, 10 kg, 25 kg per bobina). I sistemi di misurazione basati sul peso sono standard in questo segmento.
• Produttori di prolunghe e accessori per utensili elettrici — avvolgimento di cavi multiconduttori finiti con spine stampate, che richiede macchine che accolgano i connettori che passano attraverso il percorso di avvolgimento.
• Fabbriche di molle e elementi di fissaggio — oltre alle macchine avvolgitrici dedicate, queste strutture spesso utilizzano macchine avvolgitrici automatiche separate per confezionare il filo grezzo per molle acquistato sfuso per la lavorazione a valle.

Come selezionare la macchina avvolgitrice automatica giusta per la tua linea di produzione

Gli acquirenti spesso sovraspecificano o sottospecificano le macchine concentrandosi su un singolo parametro, solitamente la velocità di avvolgimento, ignorando i problemi di compatibilità che creano problemi reali dopo l'installazione. Una valutazione strutturata utilizzando i seguenti criteri evita gli errori più comuni negli appalti.

Tipo di filo e gamma di diametri

Definisci l'intera gamma di diametri di filo e materiali che la macchina deve gestire, non solo il tuo attuale prodotto primario. Oggi il lavoro viene svolto da una macchina dimensionata per conduttori in rame da 1,5–6 mm², ma se il mix di prodotti si espande fino a includere 10 mm² o 16 mm², la macchina esistente potrebbe non avere la coppia o lo spazio libero del mandrino necessari. Confermare che il sistema di tensione della macchina sia in grado di gestire sia il filo più rigido che quello più flessibile nell'intervallo pianificato senza riconfigurazione.

Gamma di dimensioni e peso della bobina

Il diametro interno, il diametro esterno e la larghezza della bobina devono rientrare tutti nell'involucro meccanico della macchina. Per bobine pesanti, superiori a 8 kg, verificare che il sistema di espulsione della macchina e il trasportatore (se incluso) siano idonei per quel carico. Le bobine lasciate cadere da un eiettore sottovalutato sviluppano avvolgimenti allentati all'impatto, che è un problema di qualità comune che risale a specifiche meccaniche inferiori, non a un errore dell'operatore.

Metodo di misurazione

Scegli tra la misurazione basata sulla lunghezza (encoder) e quella basata sul peso (cella di carico) in base al modo in cui i tuoi clienti specificano il prodotto. Vendita al metro: utilizzare codificatore. Vendita al chilogrammo o alla sterlina: utilizzare la cella di carico. Alcune macchine offrono entrambi in una configurazione ibrida, utile per le strutture che servono clienti al dettaglio (peso) e commerciali (lunghezza) dalla stessa linea.

Compatibilità del sistema vincolante

Adatta il sistema di rilegatura allo standard di imballaggio e alla catena di fornitura dei materiali di consumo. Le unità nastro termosaldante utilizzano rotoli di nastro proprietari: verifica che la macchina accetti le larghezze di nastro standard disponibili in commercio (in genere 12 mm o 19 mm) o che il tuo fornitore abbia in magazzino le dimensioni proprietarie a un prezzo competitivo. Le unità di legatura non richiedono materiali di consumo speciali ma aggiungono 1-3 secondi per ciclo rispetto alla rilegatura con nastro.

Sistema di controllo e integrazione

Le moderne macchine automatiche per l'avvolgimento del filo utilizzano controlli basati su PLC (le serie Siemens S7 e Mitsubishi FX sono più comuni nelle apparecchiature prodotte in Cina; Allen-Bradley nelle macchine assemblate in Nord America). Verifica che la lingua dell'HMI corrisponda a quella dei tuoi operatori: un numero sorprendente di macchine arriva con interfacce esclusivamente cinesi che richiedono costose riprogrammazioni. Per l'integrazione Industria 4.0, verificare se la macchina supporta OPC-UA o Modbus TCP per l'esportazione dei dati di produzione verso i sistemi MES.

Supporto post-vendita dei fornitori

Una macchina avvolgitrice che esegue due turni di lavoro produce oltre 300.000 bobine all'anno . L'usura della testina, la calibrazione dell'encoder e la sostituzione della cinghia di trasmissione sono eventi di manutenzione di routine, non eccezionali. Prima dell'acquisto, conferma i tempi di disponibilità delle parti, la capacità di diagnostica remota del fornitore e se i tecnici dell'assistenza locale sono disponibili nella tua regione. Le macchine di fornitori senza supporto regionale possono rimanere inattive per 2-6 settimane in attesa di componenti, il che cancella mesi di risparmio di manodopera.

Problemi di qualità comuni e le loro cause principali

Comprendere le modalità di guasto delle macchine automatiche per l'avvolgimento del filo aiuta sia gli acquirenti a valutare le apparecchiature sia i responsabili della produzione a diagnosticare i problemi senza tempi di fermo inutili.

• Variazione del diametro della bobina tra le bobine - quasi sempre ricondotto a un controllo incoerente della tensione. Controllare i limiti di corsa del braccio ballerino, la pressione pneumatica al cilindro di tensione e l'usura del rullo raddrizzatore.
• Deriva della lunghezza durante un ciclo di produzione — slittamento dell'encoder sul rullo motore, solitamente causato dall'usura della superficie del rullo o dall'accumulo di detriti. La pulizia del rullo e il controllo dell'accoppiamento dell'encoder risolvono nell'80% dei casi.
• Involucri esterni sciolti — Pressione di tenuta insufficiente durante la rilegatura, retrazione del mandrino troppo rapida prima del completamento della rilegatura o impatto dell'espulsione della bobina. Regolare in sequenza il tempo di sosta della rilegatura e la velocità di retrazione del mandrino.
• Errori di rilegatura del nastro — l'esposizione all'umidità del rotolo di nastro causa il cedimento dell'adesivo; la deriva della temperatura della saldatura a caldo provoca il distacco o la combustione. Conservare il nastro in condizioni climatiche controllate e calibrare la temperatura del sigillante trimestralmente.
• Il filo si attorciglia all'avvio della bobina — l'estremità del filo guida non viene catturata correttamente dal gancio o dal morsetto del mandrino prima dell'inizio dell'avvolgimento. Si tratta di un problema di configurazione al momento del cambio, non di un guasto della macchina: gli operatori necessitano di formazione sulla sequenza di bloccaggio.

Panoramica dei prezzi: cosa aspettarsi a diversi livelli di budget

I prezzi delle macchine avvolgitrici automatiche coprono un'ampia gamma. I seguenti livelli riflettono i prezzi di mercato a partire dal 2024 per le macchine destinate all'imballaggio di cavi elettrici di medio volume.

Le macchine prodotte in Cina dominano il segmento da 8.000 a 35.000 dollari e offrono specifiche competitive. Le macchine europee e giapponesi, in particolare quelle di produttori tedeschi, italiani e giapponesi, si concentrano nella fascia dei 40.000 dollari e in genere offrono tolleranze più strette, migliore documentazione e reti di servizi regionali più forti. Per gli acquirenti in Nord America o in Europa che acquistano da fornitori cinesi, tengono conto del trasporto merci, dei dazi di importazione (attualmente 7,5–25% a seconda del codice HS e dello stato dell'accordo commerciale) e i costi di installazione sono essenziali per un confronto accurato dei costi totali.

Macchine per l'avvolgimento di molle nel contesto: quando è invece necessaria una formatura di filo di precisione

Se la tua applicazione prevede la produzione di molle (a compressione, estensione, torsione o piatte) anziché l'imballaggio di cavi elettrici, una macchina avvolgitrice per molle è la categoria di attrezzatura corretta. I criteri di selezione e i parametri di riferimento delle prestazioni differiscono completamente da quelli di una macchina avvolgitrice automatica.

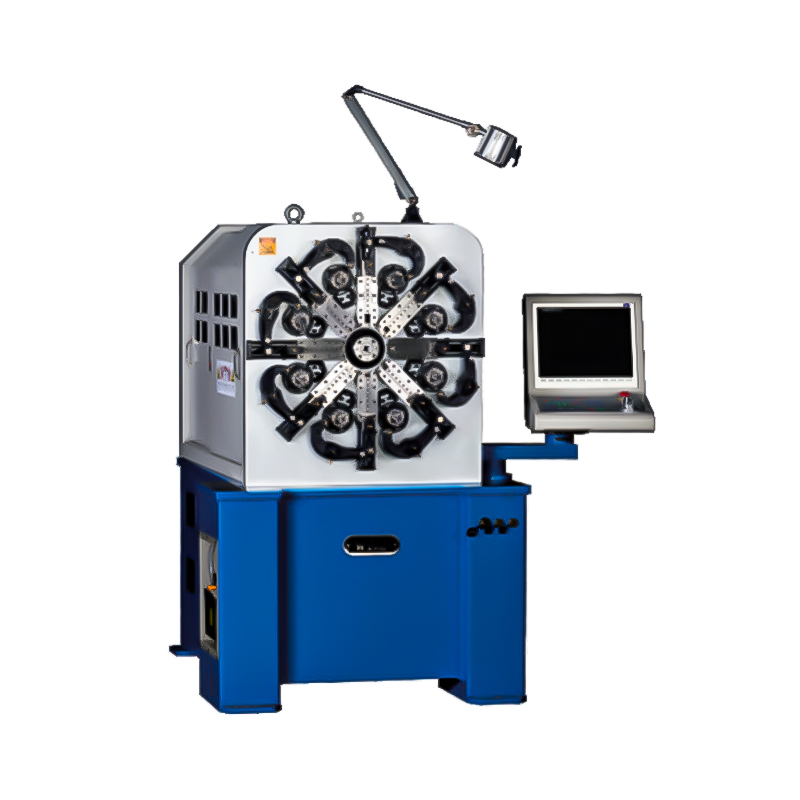

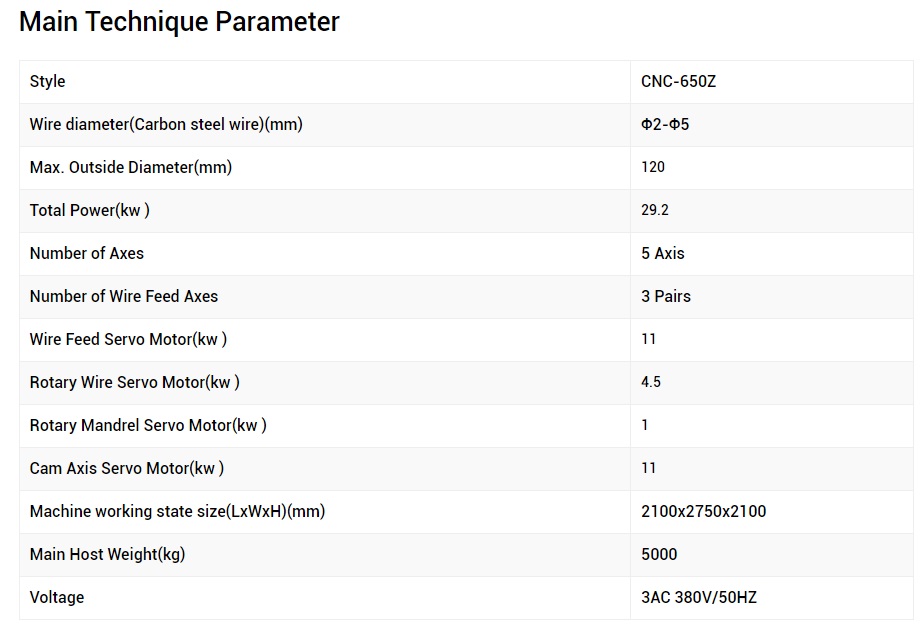

Una macchina avvolgitrice per molle CNC produce molle alimentando filo trafilato o pretemperato attraverso una serie di strumenti di formatura sotto il controllo del computer. La macchina regola il passo, il diametro esterno e la configurazione finale in tempo reale in base al programma pezzo. Le macchine avvolgitrici per molle CNC di fascia alta, come quelle di Wafios (Germania), Itaya (Giappone) o Simco (Taiwan), raggiungono la ripetibilità dimensionale di ±0,02 mm sul diametro esterno e ±0,1 mm sulla lunghezza libera, rendendoli adatti per molle per valvole automobilistiche, componenti di dispositivi medici e molle per attuatori aerospaziali.

Una sfida fondamentale condivisa sia per le macchine avvolgitrici automatiche che per le macchine avvolgitrici a molla è la consistenza dell'alimentazione del filo. Entrambi si basano su un'alimentazione precisa del filo per produrre un output coerente. In una macchina avvolgitrice per molle, l'incoerenza dell'alimentazione produce una variazione di lunghezza o passo che non supera il controllo dimensionale. In una macchina per l'avvolgimento del filo, produce una variazione di lunghezza da bobina a bobina che innesca i reclami dei clienti. La soluzione ingegneristica è la stessa, ovvero rulli di alimentazione servocontrollati a circuito chiuso, il che spiega perché il trasferimento di tecnologia tra le due categorie di macchine ha subito un’accelerazione negli ultimi dieci anni.

Le strutture che producono sia molle che prodotti in filo avvolto (come i fornitori di componenti automobilistici OEM che gestiscono anche la propria fornitura di sottocomponenti in filo) dovrebbero prevedere due linee di macchine separate. Il tentativo di utilizzare una macchina avvolgitrice per molle per l'imballaggio di fili morbidi o una macchina avvolgitrice automatica per la produzione di molle si traduce in scarsa qualità, usura eccessiva degli utensili e frustrazione per l'operatore.

Programma di manutenzione e costi tipici dei materiali di consumo

La manutenzione programmata su una macchina avvolgitrice automatica è semplice. Il seguente programma riflette le raccomandazioni del produttore e l'esperienza sul campo delle fabbriche di cavi elettrici ad alta produzione.

• Giornaliero: Eliminare i residui di filo dai rulli raddrizzatori e dal perno del braccio avvolgitore; ispezionare il percorso del nastro di rilegatura per eventuali accumuli di adesivo; controllare le letture della pressione pneumatica.
• Settimanale: Lubrificare i cuscinetti del braccio di avvolgimento e l'albero motore; verificare la lettura dell'encoder rispetto alla lunghezza misurata della bobina su 5 bobine campione; controllare l'usura della guarnizione del cilindro di retrazione del mandrino.
• Mensile: Sostituire la superficie del rullo motore se la profondità dell'usura supera 0,3 mm; calibrare celle di carico (macchine per la misurazione del peso); ispezionare il tirante o la testina del nastro per verificare se le lame della taglierina sono usurate.
• Annualmente: Sostituzione completa dei cuscinetti sul braccio di avvolgimento; ricalibrazione dell'encoder del servomotore; Sostituzione batteria PLC; ispezione completa del circuito pneumatico.

I costi annuali dei materiali di consumo per una macchina che esegue due turni includono circa $ 1.200– $ 2.500 in nastri leganti (assumendo un nastro da 18 mm a 180.000-200.000 bobine all'anno), $ 300- $ 600 in sostituzioni dei rulli di trasmissione e $ 150- $ 400 in guarnizioni e raccordi pneumatici. Viene eseguito il costo di manutenzione annuale totale per una macchina mantenuta correttamente in questo profilo operativo $ 2.000– $ 4.000 USD , ovvero circa l'8-16% annuo del prezzo di acquisto originale della macchina: un costo gestibile rispetto al risparmio di manodopera generato.

Domande frequenti

Una bobinatrice automatica può gestire cavi armati o schermati?

Sì, a condizione che il sistema di tensionamento e il mandrino della macchina siano dimensionati per il cavo più rigido. Il cavo armato ha un raggio di curvatura minimo significativamente più elevato rispetto al filo conduttore standard: verificare sempre rispetto alla rigidità minima del filo specificata dalla macchina, non solo al diametro. Alcune macchine progettate per cavi flessibili non sono in grado di generare una coppia di avvolgimento sufficiente per avvolgere il cavo armato senza sovraccarico del motore. Verificare la potenza nominale del motore (in genere 2,2–7,5 kW per le macchine di fascia media) rispetto alla forza di avvolgimento richiesta del cavo.

Qual è la differenza tra una macchina avvolgitrice e una ribobinatrice?

Una macchina avvolgitrice produce bobine finite per la vendita al dettaglio o per la distribuzione da forniture sfuse. Una macchina ribobinatrice trasferisce il filo da un grande tamburo o bobina a un altro, solitamente per cambiare il formato della bobina o combinare o dividere le dimensioni dei lotti. Alcune macchine eseguono entrambe le funzioni con un cambio di modalità nelle impostazioni del PLC. Per la maggior parte delle applicazioni di imballaggio, una macchina avvolgitrice automatica dedicata è più appropriata perché i suoi sistemi di rilegatura ed espulsione sono ottimizzati per la produzione di bobine finite.

È possibile gestire bobine di dimensioni diverse su una macchina per turno?

Sulle macchine con memorizzazione della ricetta nel PLC, il passaggio da una dimensione della bobina all'altra è questione di selezionare la ricetta corretta e regolare il diametro del mandrino, se necessario. Il richiamo della ricetta richiede meno di 60 secondi; La regolazione del mandrino sui sistemi pneumatici richiede 2–5 minuti. Le macchine senza memorizzazione delle ricette richiedono il reinserimento manuale di tutti i parametri, operazione che richiede 10-20 minuti e introduce il rischio di errori di immissione da parte dell'operatore. Per le strutture che utilizzano più di due o tre dimensioni di coil per turno, la conservazione delle ricette è una caratteristica non negoziabile.

Quali certificazioni devo cercare al momento dell'acquisto?

La marcatura CE è richiesta per le macchine vendute nello Spazio Economico Europeo e verifica la conformità alla Direttiva Macchine (2006/42/CE). Per gli acquirenti nordamericani, cerca la certificazione UL o CSA sul quadro elettrico. I produttori cinesi forniscono sempre più macchine con marchio CE per l’esportazione: verifica che la certificazione sia stata rilasciata da un organismo notificato accreditato, non autodichiarato. Richiedere la Dichiarazione di Conformità e il fascicolo tecnico di costruzione come parte del contratto di acquisto. Per i settori con requisiti di sicurezza specifici (cavi adiacenti agli alimenti, cavi per l'assemblaggio di dispositivi medici), potrebbero essere applicate certificazioni aggiuntive.

In che modo una macchina per l'avvolgimento di molle si relaziona con l'attrezzatura per l'avvolgimento del filo in un impianto di produzione?

Negli stabilimenti che producono sia molle che prodotti in filo confezionato, una macchina avvolgitrice per molle e una macchina avvolgitrice automatica coesistono come linee completamente separate. Condividono il materiale di input comune, il filo, ma servono processi a valle completamente diversi. L'avvolgitrice per molle alimenta la linea di assemblaggio molle o di trattamento termico; la bobinatrice automatica del filo alimenta il magazzino prodotti finiti o l'area spedizioni. È possibile la formazione incrociata degli operatori su entrambi i tipi di macchine, ma richiede tempo di formazione dedicato, poiché la logica di regolazione, i punti di controllo della qualità e le priorità di manutenzione differiscono sostanzialmente tra i due.
