Come funziona una macchina piegatubi? Guida alla piegatura delle molle

Come funziona una macchina piegatubi: il principio fondamentale

Una macchina piegatubi funziona applicando una forza controllata a un pezzo in lavorazione, in genere metallo, filo o tubo, per deformarlo in un angolo o forma specifica senza tagliare o saldare. La macchina utilizza una combinazione di un punzone (matrice superiore), una matrice (matrice inferiore) e un registro posteriore per posizionare e piegare il materiale con precisione ripetibile. La meccanica fondamentale si basa sul superamento del carico di snervamento del materiale in modo che si deformi in modo permanente, pur rimanendo al di sotto della sua resistenza alla trazione per evitare fratture.

In termini pratici, quando il punzone scende nella matrice, forza la lamiera o il filo ad adattarsi alla geometria della matrice. L'angolo ottenuto dipende dalla profondità di penetrazione, dall'ampiezza dell'apertura dello stampo e dalle caratteristiche di ritorno elastico proprie del materiale. Le moderne macchine piegatrici CNC controllano tutte queste variabili in modo digitale, consentendo tolleranze strette fino a ±0,1° sull'angolo di piega e ±0,1 mm sul posizionamento del registro posteriore.

Esistono diversi metodi di piegatura primaria nell'uso industriale, ciascuno adatto a diversi materiali e volumi di produzione:

• Piegatura in aria: Il punzone spinge il materiale nello stampo senza toccare il fondo. L'angolo finale dipende dalla profondità di penetrazione del punzone. Questo è il metodo più flessibile e rappresenta oltre il 60% delle operazioni di presse piegatrici in tutto il mondo.
• Bottoming (flessione del fondo): Il punzone spinge completamente il materiale nella matrice, ottenendo angoli molto precisi. Il ritorno elastico è minimo perché il materiale è completamente compresso. Richiede un tonnellaggio maggiore, in genere 3-5 volte superiore rispetto alla piegatura in aria.
• Coniatura: Il metodo a pressione più elevata, in cui il punzone e la matrice comprimono il materiale fino a ottenere un ritorno elastico prossimo allo zero. Utilizzato per tolleranze estremamente strette, spesso nella produzione di componenti aerospaziali o medici.
• Piegatura del rullo: Tre rulli curvano gradualmente la lamiera o la lamiera in archi o cilindri. Comune nella fabbricazione di tubi e carpenteria strutturale in acciaio.
• Piegatura a disegno rotatorio: Utilizzato principalmente per tubi e profilati. Una matrice di serraggio trattiene il tubo mentre una matrice di piegatura ruota attorno a un centro fisso, dando forma al tubo. Essenziale per curve a raggio stretto su tubi di scarico e roll-bar.

Componenti chiave all'interno di una macchina piegatubi

Comprendere il funzionamento di ciascuna parte aiuta gli operatori a risolvere i problemi e a ottimizzare la qualità dell'output. Ogni macchina piegatrice, indipendentemente dal tipo, condivide un insieme comune di componenti meccanici e di controllo.

La struttura e il letto

Il telaio della macchina è una struttura in acciaio saldato o fuso che assorbe le forze di flessione senza deformarsi. Sulle presse piegatrici di grandi dimensioni con peso nominale di 400 tonnellate o più, il bancale si deforma in modo misurabile sotto carico, a volte di 0,3–0,5 mm su una campata di 4 metri. Le macchine migliori utilizzano sistemi di bombatura (meccanici o idraulici basati su cunei) per compensare questa deflessione e mantenere la coerenza dell'angolo su tutta la lunghezza del pezzo.

L'ariete (trave superiore)

Il pistone porta l'utensile superiore (punzone) ed è azionato verso il basso da cilindri idraulici, azionamenti servoelettrici o eccentrici meccanici. Le presse piegatrici servoelettriche, ora standard nelle officine di lamiera di precisione, raggiungono una ripetibilità di posizionamento di ±0,01 mm — significativamente migliore rispetto ai modelli idraulici convenzionali, che generalmente raggiungono ±0,04 mm.

Utensili: punzona e muori

Il raggio della punta del punzone, la larghezza dell'apertura della matrice (apertura a V) e il raggio della spalla della matrice influiscono tutti direttamente sulla qualità della piega. Una regola standard è che l'apertura a V dovrebbe essere 6-10 volte lo spessore del materiale. Ad esempio, la piegatura dell'acciaio dolce da 3 mm utilizza in genere una matrice a V da 20–24 mm. L'uso di una matrice troppo stretta provoca un eccessivo assottigliamento e fessurazione del materiale; uno stampo troppo largo aumenta il ritorno elastico e riduce la precisione dell'angolo.

Sistema di calibro posteriore

Il registro posteriore è un fermo motorizzato che posiziona con precisione il materiale prima di ogni piega. I moderni registri posteriori multiasse (tipicamente 4-6 assi) consentono il controllo CNC sia della profondità che dell'altezza, consentendo la produzione automatica di parti flangiate complesse senza riposizionamento manuale. La precisione del registro posteriore determina direttamente la tolleranza della lunghezza della flangia, che su presse piegatrici CNC ben manutenute varia da ±0,1 a ±0,2 mm.

Controllore CNC

Le moderne macchine piegatrici utilizzano controller CNC dedicati (Delem, Cybelec o sistemi proprietari) che memorizzano programmi di piegatura, calcolano il tonnellaggio richiesto, compensano il ritorno elastico e coordinano il movimento multiasse. La programmazione offline tramite software CAD/CAM (ad esempio Radan, SolidFunziona Bend) consente agli ingegneri di sviluppare sequenze di piegatura su un computer e trasferirle direttamente alla macchina, riducendo i tempi di configurazione del 40-70% rispetto alla programmazione manuale per tentativi ed errori.

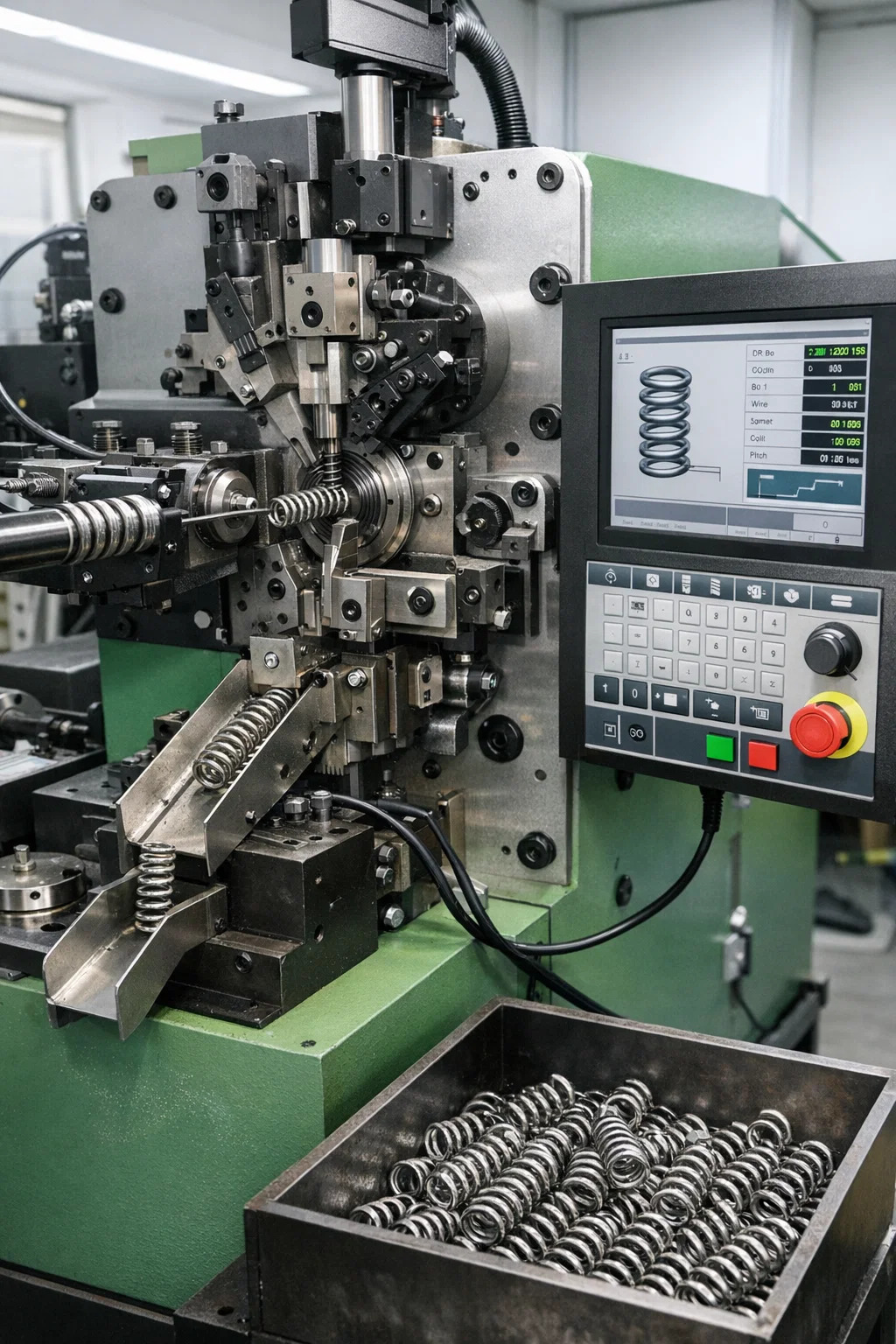

Come a Macchina per piegare molle Works

Una macchina piegatubi per molle è un tipo specializzato di macchina piegatubi progettata specificamente per formare fili o pezzi piatti in molle e forme simili a molle, comprese bobine, molle di torsione, molle di compressione, molle di estensione e forme di filo personalizzate. A differenza delle presse piegatrici per lamiera standard, una macchina piegatubi per molle funziona con perni di piegatura rotanti, camme regolabili e un meccanismo di alimentazione del filo che lavorano insieme per modellare continuamente il filo mentre viene alimentato attraverso la macchina.

Il ciclo di lavoro fondamentale di una macchina piegamolle a controllo numerico passa attraverso le seguenti fasi:

1. Alimentazione del filo: I rulli di alimentazione servoazionati fanno avanzare il filo da una bobina fino a una lunghezza esatta. La precisione di avanzamento sulle macchine moderne raggiunge ±0,02 mm per ciclo.
2. Piegatura/avvolgimento: I perni di piegatura o gli strumenti di avvolgimento applicano una forza laterale al filo che avanza, avvolgendolo attorno a un perno di avvolgimento o attraverso una serie di punti di piegatura per formare la geometria desiderata.
3. Controllo del tono: Uno strumento di inclinazione si muove assialmente per controllare la spaziatura tra le spire nelle molle a compressione o estensione.
4. Taglio: Una volta che la molla raggiunge la lunghezza programmata, un taglierino taglia il filo in modo netto e la molla finita viene espulsa in un contenitore di raccolta o in un trasportatore.

Le macchine piegamolle CNC ad alta velocità producono in genere 30-200 molle al minuto a seconda del diametro del filo e della complessità della molla. Alcuni avvolgitori per volumi elevati che utilizzano fili sottili (0,1–0,5 mm) nel settore elettronico superano le 400 parti al minuto.

Tipi di macchine piegamolle

Le macchine piegamolle sono disponibili in diverse configurazioni a seconda del tipo di molla e delle esigenze di produzione:

Ritorno elastico: perché è importante e come lo gestiscono le macchine piegatrici

Il ritorno elastico è una delle sfide più significative in qualsiasi operazione di piegatura, sia su una pressa piegatrice per lamiera che su una macchina piegamolle. Quando una forza piega il metallo, solo una parte della deformazione è plastica (permanente). La parte elastica si riprende una volta rilasciata la forza, facendo ritornare la parte alla sua forma originale. Per le comuni lamiere di acciaio dolce, gli angoli di ritorno elastico variano tipicamente da 1° a 5°, mentre gli acciai ad alta resistenza e l'acciaio inossidabile possono tornare indietro di 6°-12° o più.

Le macchine per la piegatura delle molle affrontano una versione particolarmente acuta di questo problema. L'intero prodotto è definito dal suo recupero elastico: una molla di compressione, ad esempio, deve immagazzinare e rilasciare energia in modo prevedibile, quindi il processo di avvolgimento deve tenere conto del ritorno elastico proprio per raggiungere la lunghezza libera e la rigidità della molla target. Una molla che ritorna più del previsto sarà troppo lunga; uno che ritorna meno sarà troppo corto ed entrambi non supereranno il test di carico.

Metodi di compensazione utilizzati nelle macchine moderne

• Piegatura eccessiva: La macchina si piega intenzionalmente oltre l'angolo target, calcolando l'eccesso necessario per compensare il ritorno elastico. I sistemi CNC memorizzano nei loro database i valori di correzione del ritorno elastico specifici del materiale.
• Feedback sulla misurazione dell'angolo: Alcune presse piegatrici di fascia alta includono sensori angolari laser o ottici integrati (ad esempio, il sistema CADMAN-Touch di LVD) che misurano l'angolo effettivo a metà corsa e regolano la penetrazione del punzone in tempo reale.
• Compensazione database materiali: Le macchine piegamolle CNC memorizzano tabelle di correzione del ritorno elastico per ciascun materiale, diametro e stato del filo. Gli operatori inseriscono le specifiche del materiale e la macchina regola automaticamente la posizione dell'albero di avvolgimento e la pressione dell'utensile di inclinazione.
• Coniatura: Una pressione applicata sufficiente a deformare plasticamente quasi tutta la sezione trasversale del materiale elimina quasi completamente il ritorno elastico, ma richiede una forza da 5 a 8 volte maggiore rispetto alla flessione dell'aria.

Piegatrici CNC e manuali: un confronto diretto

La distinzione tra piegatrici a comando CNC e manuali va ben oltre il prezzo. Ciascuno ha un contesto operativo specifico in cui offre il miglior rendimento.

Nello specifico, per le macchine piegamolle, i sistemi CNC dominano la produzione di volumi medio-alti perché la geometria della forma del filo è quasi impossibile da replicare in modo coerente con le regolazioni manuali dei perni quando le velocità di produzione superano le 50 parti al minuto. Le macchine piegatrici manuali per molle rimangono utilizzabili per lavori di prototipi, officine di riparazione specializzate e lotti molto piccoli di molle in filo di grande diametro in cui il tempo di configurazione della macchina fa impallidire il tempo di produzione effettivo.

Materiali lavorati da macchine piegatrici

Le macchine piegatrici non sono indipendenti dal materiale. Ogni classe di materiale risponde in modo diverso alle forze di flessione e i parametri della macchina devono essere adattati di conseguenza.

Materiali per presse piegatrici in lamiera

• Acciaio dolce (CR/HR): Il materiale più comunemente piegato. Resistenza allo snervamento 250–350 MPa. Comportamento tollerante con ritorno elastico moderato. Una lastra CR da 1 mm richiede circa 12-18 tonnellate per metro di lunghezza di piega.
• Acciaio inossidabile (304/316): Maggiore resistenza (resa 205–310 MPa) ma tasso di incrudimento sostanzialmente più elevato. Richiede 1,5–2 volte il tonnellaggio dell'acciaio dolce e produce un maggiore ritorno elastico. Il raggio minimo di curvatura interno deve essere almeno 1× spessore del materiale per evitare fessurazioni.
• Alluminio (5052, 6061): Resistenza inferiore ma maggiore tendenza al ritorno elastico a causa del modulo elastico inferiore (~70 GPa contro 200 GPa per l'acciaio). 6061-T6 è notoriamente soggetto a fessurazioni in corrispondenza di raggi acuti; Per piegature complesse sono preferibili gli stati T4 o ricotti.
• Acciaio ad alta resistenza (AHSS, HSLA): Carico di snervamento di 550–1200 MPa. Ritorno elastico estremamente elevato (spesso 8°–15° per curva di 90°). Richiede un'attenta selezione degli utensili e spesso strategie di formatura dedicate.

Materiali per fili per macchine piegatubi a molla

• Filo per molle trafilato duro (ASTM A227): Il cavallo di battaglia del settore per molle di compressione per uso generale. Resistenza alla trazione 1200–2000 MPa a seconda del diametro.
• Filo armonico (ASTM A228): Massima resistenza alla trazione tra i comuni fili per molle (fino a 2350 MPa con diametro di 0,5 mm). Utilizzato dove la resistenza alla fatica e le proprietà meccaniche costanti sono fondamentali.
• Filo per molle in acciaio inossidabile (302/304): Resistenza alla corrosione per applicazioni di trasformazione alimentare, marine e mediche. Resistenza inferiore rispetto al filo armonico ma eccellente durata ambientale.
• Filo in lega di cromo-silicio/cromo-vanadio: Utilizzato per molle ad alta temperatura (molle di valvole, componenti del motore) dove temperature di esercizio elevate potrebbero causare un cedimento del filo di carbonio semplice.

Come selezionare la macchina piegatubi giusta per la tua applicazione

Scegliere la macchina sbagliata è un errore costoso. La giusta macchina piegatrice dipende da almeno sei fattori convergenti e ciascuno di essi deve essere valutato insieme anziché separatamente.

Materiale e spessore del pezzo

Per la lamiera, le scale di tonnellaggio richieste con carico di snervamento del materiale e spessore al quadrato . Raddoppiando lo spessore del materiale si quadruplica all’incirca il tonnellaggio richiesto. Un'officina che piega principalmente acciaio dolce da 3 mm fino a 2.500 mm di larghezza necessita di circa 100-160 tonnellate di capacità della pressa piegatrice. Se in seguito dovessero piegare 6 mm di acciaio inossidabile, la stessa parte potrebbe richiedere 400 tonnellate, superando di gran lunga la capacità della macchina.

Per i lavori primaverili, la gamma di diametri del filo determina quasi esclusivamente la scelta della macchina. Una macchina piegamolle progettata per fili da 0,5–4 mm non può lavorare in modo affidabile fili da 8 mm senza rischiare il sovraccarico del motore e la rottura dell'utensile.

Geometria e complessità della parte

Semplici piegature 2D su lamiera piana possono essere gestite da qualsiasi pressa piegatrice. Le parti con relazioni complesse delle flange, piegature degli orli o angoli negativi richiedono utensili decentrati, configurazioni speciali di stampi o manipolazione robotica delle parti. Per le forme di filo con geometria 3D (ganci, anelli e piegature su più piani) solo una macchina per la formatura di filo CNC multiasse con 6 o più assi controllati in modo indipendente può gestire l'output del volume di produzione.

Volume di produzione

Un’officina che produce 50 staffe personalizzate a settimana non ha giustificazione per una pressa piegatrice CNC da 200.000 dollari con cambio utensile automatico. Al contrario, un produttore di molle che utilizza 500.000 molle di compressione al mese non può fare affidamento su un avvolgitore semiautomatico: il tempo di ciclo e l’usura degli utensili renderanno i costi insostenibili. L'analisi del pareggio mostra costantemente che le macchine piegamolle CNC ripagano l'investimento entro 12-24 mesi a ritmi di produzione superiori a 50.000 parti al mese rispetto alle alternative manuali o semiautomatiche.

Requisiti di tolleranza

Le parti aerospaziali e mediche richiedono normalmente angoli di piegatura mantenuti a ±0,25° e lunghezze della flangia a ±0,1 mm. Raggiungere questo obiettivo in modo affidabile su una pressa piegatrice idraulica senza feedback della misurazione dell’angolo è quasi impossibile durante un intero ciclo di produzione. Per la piegatura delle molle, tolleranze di lunghezza libera di ±0,3 mm su un corpo della molla da 50 mm richiedono una macchina con una risoluzione di avanzamento del filo stabile e una compensazione costante del ritorno elastico, generalmente ottenibile solo con avvolgitori CNC servoazionati.

Problemi comuni nelle operazioni di piegatura e loro cause principali

Anche le macchine ben configurate producono pezzi difettosi quando le variabili non sono controllate. I seguenti problemi sono quelli segnalati più frequentemente durante le operazioni sia della pressa piegatrice che della piegatrice per molle.

Incoerenza dell'angolo lungo la lunghezza della parte

Se l'angolo di piegatura è corretto al centro ma si apre verso le estremità, il basamento della macchina si flette sotto carico. Una piega di 3 metri su una pressa piegatrice da 250 tonnellate senza bombatura attiva può mostrare 0,4–0,8 mm di deflessione al centro rispetto alle estremità, traducendosi in 1°–2° di variazione dell'angolo. La correzione è una tavola di coronatura idraulica o meccanica o segmenti di utensili più corti che consentono la regolazione per sezione.

Rottura al raggio di curvatura

La fessurazione si verifica quando la deformazione della fibra esterna supera la capacità di allungamento del materiale. Le cause più comuni includono l'utilizzo di un raggio del punzone inferiore al minimo consigliato per il materiale (per l'alluminio 6061-T6, il raggio interno minimo è in genere 1,5–2 volte lo spessore del materiale), la piegatura nella direzione delle venature del foglio laminato o l'utilizzo di materiale incrudito derivante da precedenti operazioni di formatura. La rotazione della parte di 90° rispetto alla direzione di laminazione spesso elimina le fessurazioni sui materiali limite.

Variazione della lunghezza libera della molla nella flessione della molla

La dispersione della lunghezza libera nelle molle di produzione (ad esempio, ±1 mm su un target di ±0,3 mm) di solito è riconducibile a una delle tre cause: variazione del diametro del filo tra le spire che supera la tolleranza per cui è stata calibrata la macchina, cambiamenti guidati dalla temperatura nella durezza del materiale su lunghi cicli di produzione o rulli di alimentazione usurati che scivolano in modo intermittente. Sostituzione degli inserti del rullo di alimentazione ogni 300–500 ore di funzionamento è la manutenzione preventiva standard nei negozi di molle ad alto volume.

Torcere nelle parti di filo sagomate

La torsione si sviluppa quando la tensione residua nella bobina del filo non viene rilasciata in modo uniforme mentre il filo avanza attraverso la macchina. Un raddrizzatore del filo (rotativo o del tipo a rulli) montato tra la bobina del filo e i rulli di alimentazione rimuove il set di bobine prima della formatura. La maggior parte delle configurazioni di macchine piegamolle di produzione includono una piastra per stirare a 7 o 9 rulli come attrezzatura standard.

Requisiti di sicurezza per l'uso di macchine piegatrici

Le macchine piegatrici, in particolare le presse piegatrici idrauliche da 100 tonnellate o più, generano forze in grado di schiacciare le mani e causare lesioni mortali. Gli standard di sicurezza non sono opzionali in nessun ambiente operativo professionale.

• Barriere fotoelettriche e sistemi di sicurezza laser: Le moderne presse piegatrici utilizzano sistemi AOPD (dispositivo di protezione optoelettronico attivo): tende laser che fermano immediatamente il pistone se la mano di un operatore entra nella zona di pericolo. Fiessler AKAS II e sistemi simili rilevano ostruzioni sottili fino a 14 mm con velocità di chiusura fino a 10 mm/s.
• Controllo a due mani: Sulle macchine senza sicurezza ottica avanzata, il requisito dell'attivazione a due mani mantiene le mani dell'operatore lontane dalla zona dell'utensile durante la corsa di potenza.
• Dispositivi di protezione individuale: Guanti resistenti al taglio (EN388 livello 4 o superiore), calzature di sicurezza e protezioni per gli occhi contro le sbavature metalliche sono requisiti minimi nella maggior parte delle giurisdizioni.
• Protezione macchina piegamolle: Poiché le macchine piegamolle espellono le parti ad alta velocità e il filo può spostarsi se si rompe sotto tensione, è necessaria una protezione perimetrale completa con porte di accesso interbloccate. Gli standard ISO 11161 e EN 13857 definiscono le distanze minime di sicurezza per tali protezioni.
• Manutenzione dell'impianto idraulico: Una pressa piegatrice idraulica con una guarnizione che perde può far cadere il pistone per gravità. Le valvole di sicurezza antigoccia (valvole di ritegno direttamente sul cilindro) sono obbligatorie su tutte le macchine moderne e dovrebbero essere ispezionate annualmente.

Pratiche di manutenzione che prolungano la durata utile della macchina piegatubi

Una macchina piegatrice ben mantenuta dovrebbe garantire 20-30 anni di servizio produttivo. Le macchine trascurate si deteriorano rapidamente, producendo parti fuori tolleranza e creando rischi per la sicurezza. Le seguenti pratiche di manutenzione non sono negoziabili negli ambienti di produzione.

• Giornaliero: Pulire le superfici degli utensili per evitare rigature sulle punte dei punzoni e sulle spalle delle matrici. Ispezionare i tubi idraulici per individuare eventuali sfregamenti o trafilamenti. Controllare i fermi del calibro posteriore per verificare la presenza di detriti che potrebbero posizionare in modo errato le parti.
• Settimanale: Controllare il livello e le condizioni del fluido idraulico. Ispezionare gli encoder lineari (se installati) per verificare che non siano contaminati. Verificare la precisione del posizionamento del calibro posteriore con un comparatore rispetto a un fermo di riferimento.
• Mensile: Lubrificare le guide del pistone, le viti di comando del calibro posteriore e le viti a ricircolo di sfere secondo il programma di ingrassaggio del produttore. Controllare l'usura dei sistemi di bloccaggio degli utensili.
• Annualmente: Cambio completo del fluido idraulico (tipicamente ISO VG46 o VG68 a seconda del clima). Ispezionare le guarnizioni del cilindro. Eseguire la calibrazione laser o ottica del sistema di riferimento angolare della macchina. Per le macchine piegamolle, sostituire i perni di piegatura e gli alberi di avvolgimento che mostrano un'usura misurabile.

L'attrezzatura rappresenta in genere il costo di manutenzione ricorrente più elevato sia nelle operazioni di pressa piegatrice che di piegatrice per molle. Le punte del punzone si usurano e si intaccano; le spalle dello stampo si erodono a causa del contatto ripetuto con il metallo. Un singolo set di utensili di precisione per presse piegatrici per una macchina da 3 metri può costare dai 3.000 ai 15.000 dollari, rendendo le procedure di stoccaggio (rastrelliere per utensili, coperture protettive) e di movimentazione adeguate una misura diretta di controllo dei costi.
