Progettazione della molla a torsione: guida alle equazioni, ai materiali e alla macchina

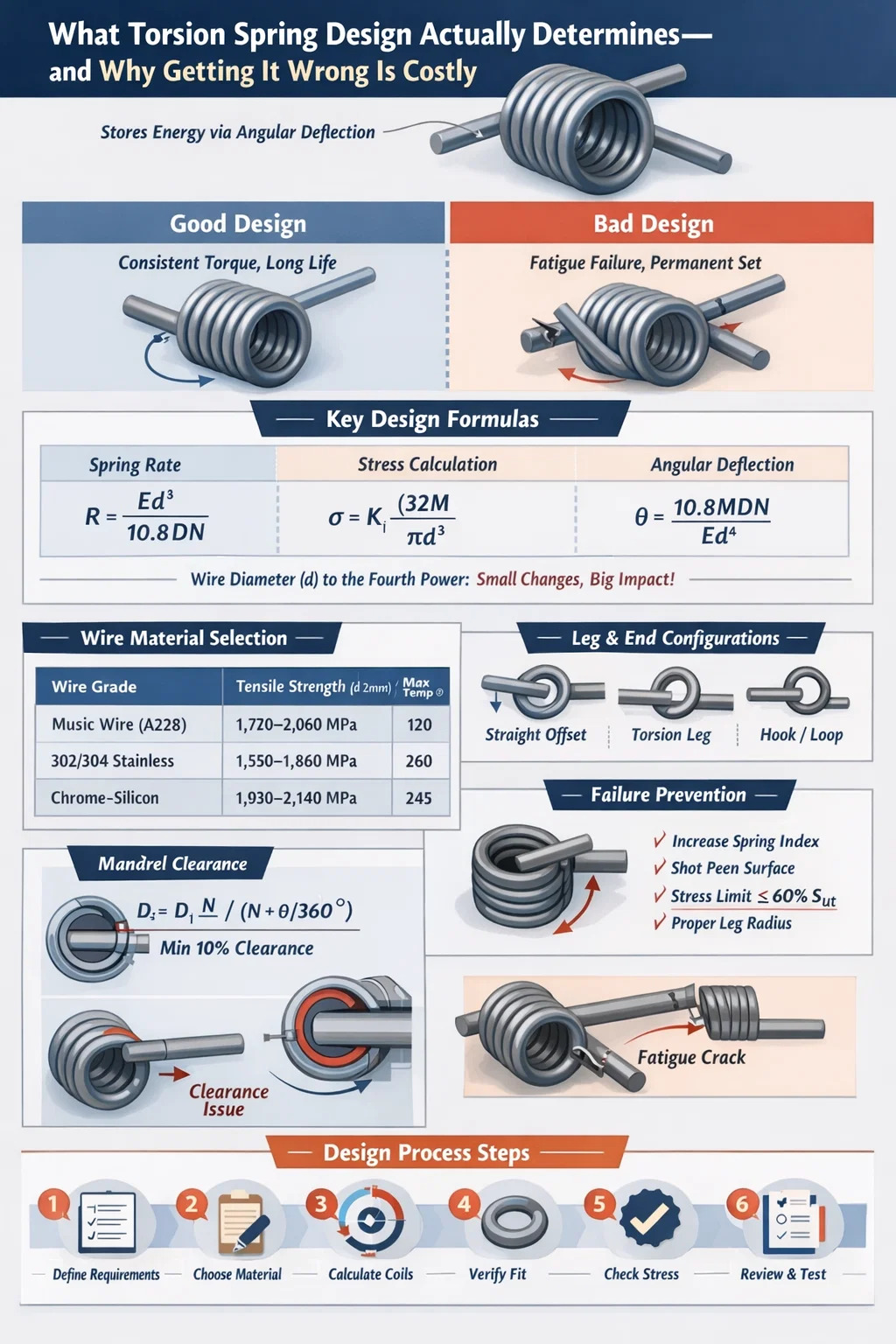

Cosa determina effettivamente il design della molla di torsione e perché sbagliare è costoso

La progettazione della molla a torsione è il processo di specifica della geometria, del materiale, delle caratteristiche di carico e delle tolleranze di produzione di una molla che immagazzina energia attraverso la deflessione angolare anziché la compressione o estensione lineare. Se scegli il design corretto, la molla fornirà una coppia costante per migliaia o milioni di cicli. Se sbagli, andrai incontro a guasti prematuri per fatica, set permanenti o curve di coppia imprevedibili che distruggono il meccanismo a valle.

L'output di progettazione più critico è il file rigidità della molla (coppia per grado di rotazione) , tipicamente espresso in N·mm/° o lb·in/°. Ogni altro parametro (diametro del filo, diametro della bobina, numero di bobine attive, geometria delle gambe, configurazione finale) contribuisce a quel numero. Una macchina per molle di torsione può produrre solo ciò che specifica il progetto, quindi la precisione nella fase di progettazione elimina costose rilavorazioni in fase di produzione.

Questo articolo illustra l'intero processo di progettazione: dalle equazioni fondamentali e dalla selezione dei materiali ai vincoli di produzione imposti dalle macchine con molle di torsione, dalle modalità di guasto comuni e dalle strategie pratiche di tolleranza utilizzate nella produzione in grandi volumi.

Equazioni di progettazione fondamentali che ogni ingegnere deve conoscere

La progettazione della molla di torsione si basa su una serie di equazioni meccaniche consolidate. Comprenderli non è facoltativo: determinano se la molla sopravvive alla sua vita operativa o si guasta nelle prime migliaia di cicli.

Formula tariffa primavera

La rigidità angolare della molla R è calcolata come:

R = Ed⁴ / (10,8 D N)

Dove E è il modulo di elasticità (MPa), d è il diametro del filo (mm), D è il diametro medio della spira (mm) e N è il numero di spire attive. Per filo di acciaio al carbonio trafilato duro, E ≈ 196.500 MPa; per acciaio inossidabile 302/304, E ≈ 193.000 MPa; per cromo-silicio (SAE 9254), E ≈ 201.000 MPa.

Si noti che il diametro del filo viene visualizzato alla quarta potenza. Aumentando d solo del 10% si aumenta la rigidità della molla di circa il 46%. Questo è il motivo per cui il diametro del filo è la variabile più sensibile in qualsiasi progetto di molla a torsione: una piccola deviazione di tolleranza ha un effetto enorme sulla rigidità finale della molla.

Calcolo dello stress e fattore di correzione Wahl

Lo sforzo di flessione nel filo di una molla a torsione è:

σ = K_i × (32M) / (πd³)

Dove M è il momento applicato (N·mm), d è il diametro del filo e K_i è il fattore di correzione della sollecitazione della fibra interna (chiamato anche fattore Wahl per le molle a torsione). K_i tiene conto degli effetti di curvatura ed è definito come:

K_i = (4C² - C - 1) / (4C(C - 1))

Dove C è l'indice della molla = D/d. Per un indice della molla pari a 6 (un valore comune), K_i ≈ 1,24. Per una bobina stretta con C = 4, K_i sale a circa 1,40. Ciò significa che una molla a spirale stretta subisce una sollecitazione maggiore del 13% sulla fibra interna per lo stesso momento applicato: una differenza significativa quando la durata a fatica è il vincolo di progettazione.

Deflessione angolare sotto carico

La deflessione angolare totale θ (in gradi) è:

θ = 10,8 M D N / (E d⁴)

Questa equazione è l'inverso della formula della rigidità della molla. Ti dice di quanto ruota la molla per una determinata coppia applicata. In applicazioni come le cerniere delle portiere o gli alzacristalli delle automobili, conoscere l'esatto angolo di deflessione a ciascun livello di coppia è fondamentale per l'assemblaggio del meccanismo.

Modifica del diametro della bobina sotto deflessione

Una caratteristica unica delle molle a torsione: il diametro della bobina cambia quando la molla si avvolge o si svolge. Quando si avvolge nella direzione di chiusura (le spire si stringono), il diametro medio diminuisce. Il nuovo diametro medio D₂ è:

D₂ = D₁ N / (Nθ/360°)

Per una molla con 8 spire attive che ruotano di 90°, D₂ = D₁ × 8 / 8,25 = 0,970 × D₁ — una riduzione del 3%. Se la molla opera su mandrino, il progettista deve verificare che D₂ offra ancora un gioco adeguato; l'interferenza alla massima deflessione provoca picchi di coppia catastrofici e guasti prematuri. La pratica di progettazione standard è quella di mantenere almeno Gioco del 10% tra il diametro interno della bobina deviata e il diametro esterno del mandrino .

Selezione dei materiali: abbinamento della qualità del filo alle richieste dell'applicazione

La scelta del materiale è inseparabile dal design della molla di torsione. Il filo deve fornire la resistenza alla trazione, il limite di fatica e la resistenza alla corrosione richiesti nell'intero intervallo di temperature operative, pur rimanendo compatibile con le capacità di formatura della macchina per molle di torsione.

Per la maggior parte delle applicazioni industriali (cerniere, serrature, retrattori e connettori elettrici) music wire (ASTM A228) è la scelta predefinita . Its high tensile strength and consistent surface quality support fatigue lives exceeding 500,000 cycles at stress levels up to 70% of the ultimate tensile strength. Il filo trafilato duro costa il 10-15% in meno ma ha una finitura superficiale più ruvida e una maggiore variabilità della resistenza alla trazione, che lo rendono più adatto per applicazioni statiche o a basso ciclo.

Il filo di cromo-silicio, sebbene più costoso, è la scelta standard per le molle delle valvole automobilistiche e le molle di ritorno dei freni dove le temperature di esercizio raggiungono i 200–240°C e il rilassamento delle sollecitazioni deve essere ridotto al minimo. È anche più impegnativo per la macchina con molle di torsione perché la sua maggiore durezza accelera l'usura degli utensili, un fattore da discutere con il produttore durante la revisione del progetto.

Il bronzo fosforoso e il rame al berillio compaiono nelle molle dei connettori elettrici dove la conduttività è importante insieme alle prestazioni meccaniche. Il rame al berillio in particolare, sebbene costoso, raggiunge una resistenza alla trazione che si avvicina a 1.400 MPa e mantiene un'eccellente resistenza all'indurimento, rendendolo adatto per strumenti di precisione con strette tolleranze di coppia per una durata di servizio prolungata.

Configurazione delle gambe e delle estremità: spesso sottovalutata, sempre critica

La configurazione finale di una molla di torsione – come sono modellate le gambe, dove entrano in contatto con le parti accoppiate e quale geometria seguono – influenza direttamente tre cose: il numero effettivo di spire attive, la concentrazione di stress nella giunzione gamba-corpo e ciò che la macchina della molla di torsione può realisticamente formare.

Tipi di finali comuni e relativi compromessi

• Gambe dritte e sfalsate — Il più comune. La gamba si estende tangenzialmente dal corpo. Facile da modellare su una macchina per molle di torsione CNC; contribuisce per circa la metà della lunghezza della gamba al conteggio delle bobine attive.
• Gambe di torsione dritte (radiale) — La gamba si estende radialmente verso l'interno o verso l'esterno. Più semplice da installare sulla macchina ma crea una distribuzione delle sollecitazioni più complessa nel punto di transizione della piega.
• Ganci e anelli — Utilizzato quando la molla deve essere fissata a un perno o albero senza un dispositivo di fissaggio secondario. La geometria del gancio può essere formata con precisione da una macchina per molle di torsione CNC, ma richiede cambi di utensile e aumenta il tempo di ciclo dell'8-15% a seconda della complessità.
• Gambe tangenziali corte e lunghe — La lunghezza delle gambe influisce sulla quantità di coppia trasmessa al punto di carico e sul modo in cui la molla si allinea nel gruppo. Le gambe più lunghe aumentano il braccio di leva e riducono la forza richiesta per ottenere una determinata coppia, ma aumentano anche lo stress di flessione alla radice della gamba.
• Centro incrociato (doppia torsione) — Due corpi di molle di torsione collegati al centro, avvolti in direzioni opposte. Utilizzato dove la coppia deve essere simmetrica e i vincoli di spazio impediscono due molle separate. Complesso da allestire su una macchina a molla di torsione; tipicamente riservato ad applicazioni automobilistiche o industriali di volume elevato in cui l'investimento in attrezzature è giustificato.

Contributo della bobina attiva dalle gambe

Il numero effettivo di bobine attive N_a include un contributo dalle gambe. Per le gambe dritte, l'approssimazione standard aggiunge L/(3πD) al conteggio delle spire del corpo, dove L è la lunghezza totale di entrambe le gambe. Per una molla con un diametro medio della spira di 20 mm e due gambe da 30 mm, ciò aggiunge circa 30/(3π×20) ≈ 0,16 spire: una correzione piccola ma non banale quando sono richieste tolleranze strette sulla rigidità della molla (±5% o migliori).

Ignorare questa correzione porta a errori sistematici di rigidità della molla che diventano evidenti durante l'ispezione del primo articolo, richiedendo regolazioni del conteggio delle bobine e tempo aggiuntivo per l'impostazione della macchina per molle di torsione CNC.

Come il Macchina per molle di torsione Dà forma a ciò che è producibile

Una macchina per molle di torsione, in particolare una macchina avvolgitrice CNC con capacità di molla di torsione, forma il filo piegandolo attorno a un mandrino di avvolgimento e contemporaneamente modellando le gambe e le caratteristiche finali. Capire cosa può e non può fare la macchina è essenziale in fase di progettazione, prima del taglio degli utensili.

Intervallo di diametro del filo e vincoli dell'indice della molla

Le macchine per molle di torsione CNC standard gestiscono diametri di filo da circa 0,10 mm a 16 mm, a seconda della classe della macchina. Gli avvolgitori CNC entry-level coprono 0,3–3,5 mm; le macchine industriali pesanti gestiscono fili da 3–16 mm. L'indice della molla (D/d) è praticamente limitato tra 4 e 16 per la maggior parte dei cicli di produzione:

• C inferiore a 4: La bobina è troppo tesa; la macchina con molla di torsione fatica a raggiungere un passo costante e l'elevata curvatura aumenta notevolmente lo stress della fibra interna. Le molle con C < 4 mostrano quasi sempre un affaticamento prematuro sulla superficie interna della bobina.
• C superiore a 16: La bobina è allentata e il filo tende a deformarsi durante la formatura. La ripetibilità dimensionale ne risente: una variazione del diametro della bobina di ±3–4% è tipica sopra C = 16, rispetto al ±1% ottenibile con C = 6–10.

Il punto debole per la produzione di macchine per molle di torsione è Da C = 6 a C = 12 , dove le forze di formatura sono gestibili, l'usura degli utensili è prevedibile e le tolleranze dimensionali sono ottenibili a velocità di produzione elevate.

Capacità della macchina per molle di torsione CNC: assi e precisione

Le moderne macchine a molle di torsione CNC, come quelle di Wafios, Numalliance o Simplex, funzionano con da 4 a 8 assi controllati. Le funzionalità principali includono:

• Angolo delle gambe programmabile con incrementi di 0,1°, consentendo un controllo preciso dell'angolo iniziale tra le due gambe (l'angolo libero)
• Velocità di avanzamento del filo fino a 200 m/min su macchine ad alta velocità per fili di piccolo diametro, che si traduce in velocità di produzione di 100–300 molle al minuto per geometrie semplici
• Compensazione automatica del ritorno elastico, in cui il software di controllo della macchina pre-piega il filo oltre l'angolo target per tenere conto del recupero elastico, fondamentale per ottenere tolleranze dell'angolo libero di ±2° o migliori
• Misurazione della coppia in linea su alcuni sistemi avanzati, dove la molla viene testata immediatamente dopo la formatura e le parti fuori tolleranza vengono automaticamente scartate

L'angolo libero, ovvero l'angolo tra le due gambe nello stato scarico, è uno dei parametri più difficili da controllare. La tolleranza dell'angolo libero compresa tra ±3° e ±5° è la capacità di produzione standard; Da ±1° a ±2° è ottenibile con macchine CNC per molle di torsione di alta qualità e qualificazione del processo, ma a un costo per pezzo più elevato. I progettisti dovrebbero specificare la tolleranza più stretta di cui hanno effettivamente bisogno, non la più stretta che ritengono possibile: una specifica eccessiva della tolleranza dell'angolo libero può raddoppiare o triplicare il costo della parte senza migliorare la funzionalità del prodotto.

Trattamento termico dopo la formatura

Dopo la formatura, le molle a torsione realizzate con filo pre-indurito (filo armonico, trafilato duro, inossidabile) vengono sottoposte a una cottura di distensione a bassa temperatura, in genere 175–230°C per 20–30 minuti. Ciò riduce le sollecitazioni residue indotte durante l'avvolgimento, stabilizza l'angolo libero e riduce la messa in servizio. Le molle al cromo-silicio e al cromo-vanadio sono formate da filo ricotto e poi bonificate in olio e rinvenute fino alla durezza finale dopo l'avvolgimento, il che offre un maggiore controllo sulle proprietà del materiale ma richiede fasi di processo aggiuntive sulla linea di macchine per molle di torsione.

La pallinatura, applicata dopo il trattamento termico, induce tensioni residue di compressione sulla superficie del filo, innalzando il limite di fatica a fatica 20–30% per molle funzionanti a flessione inversa. Per le molle a torsione in applicazioni ad alto numero di cicli (oltre 500.000 cicli), la pallinatura è quasi sempre specificata nonostante aggiunga il 15-25% al ​​costo del pezzo, perché l'alternativa - rottura per fatica sul campo - è molto più costosa.

Analisi della fatica e previsione della durata delle molle a torsione

La rottura per fatica è la modalità di rottura dominante per le molle a torsione sotto carico ciclico. Inizia sulla superficie interna della bobina (dove lo stress di flessione è massimo a causa della curvatura) o sulla giunzione gamba-corpo (un punto di concentrazione dello stress). Per prevedere la vita a fatica è necessario comprendere sia l'ampiezza dello stress che lo stress medio.

Criterio Goodman modificato per la fatica primaverile

Il criterio di Goodman modificato mette in relazione l'ampiezza della sollecitazione ammissibile σ_a con la sollecitazione media σ_m:

σ_a / S_e σ_m / S_ut = 1

Dove S_e è il limite di fatica e S_ut è il carico di rottura a trazione. Per il filo armonico, S_e ≈ 0,45 × S_ut per campioni lucidati. I fattori di correzione della finitura superficiale riducono questo valore a circa 0,35–0,38 × S_ut per fili di produzione con qualità superficiale standard.

La parabola di Gerber viene talvolta utilizzata come alternativa alla linea di Goodman perché si adatta più fedelmente ai dati empirici di fatica della molla a livelli medi di sollecitazione elevati. Tuttavia, Goodman rimane più conservatore ed è preferito per le applicazioni critiche per la sicurezza.

Obiettivi pratici per il rapporto di stress

Nella progettazione pratica delle molle a torsione, i seguenti obiettivi del rapporto di sollecitazione forniscono prestazioni di fatica affidabili:

• Per vita infinita (>10⁷ cicli): massimo sforzo di flessione ≤ 55–60% di S_ut
• Per >1×10⁶ cicli: sollecitazione massima ≤ 65–70% di S_ut
• Per applicazioni statiche o <10.000 cicli: sollecitazione massima ≤ 80% di S_ut
• Per le molle con pallinatura: i livelli di stress ammissibili aumentano del 15–20% in tutte le categorie

Questi obiettivi devono essere calcolati utilizzando la formula corretta per lo stress con il fattore Wahl. L'applicazione dell'equazione della sollecitazione di flessione nominale senza correzione della curvatura sottostima la sollecitazione effettiva del filo del 15-35% a seconda dell'indice della molla: un errore potenzialmente catastrofico nella progettazione ad alto ciclo.

Rilassamento dallo stress e set permanente

Le molle di torsione sotto carico sostenuto possono mostrare un set permanente, ovvero una variazione permanente dell'angolo libero nel tempo a causa dello scorrimento del materiale del filo. La presa permanente dipende dalla temperatura e diventa significativa sopra i 100°C per il filo di acciaio al carbonio. La massima sollecitazione sostenuta consentita per limitare l'impostazione a meno del 2% su 1.000 ore a temperatura ambiente è circa il 65% di S_ut per il filo armonico e il 70% per il cromo-silicio.

Per le applicazioni in cui la molla è mantenuta in posizione compressa (come in molti meccanismi automobilistici ed elettrodomestici), il progettista deve verificare che lo stress sostenuto alla massima deflessione non superi questi limiti. In caso contrario, si verifica un decadimento della coppia nel corso della vita utile del prodotto: un reclamo comune sul campo che risale direttamente alla supervisione della progettazione della molla di torsione.

Strategia di tolleranza: cosa specificare e cosa non specificare eccessivamente

Specificare le tolleranze sul disegno di una molla di torsione è il punto in cui il giudizio ingegneristico si interseca con i costi di produzione. Ogni tolleranza più stretta rispetto alla capacità di produzione standard richiede controlli di processo aggiuntivi, una maggiore frequenza di ispezione o tempi di ciclo della macchina per molle di torsione più lenti, tutti fattori che aggiungono costi.

Tolleranze standard ottenibili in produzione

La tolleranza più importante da specificare correttamente è la coppia ad un angolo di prova definito, non la rigidità della molla isolatamente. Una tolleranza di coppia ad un angolo specifico è più direttamente collegata alla funzione del prodotto: indica al produttore esattamente cosa deve fornire la molla nel punto della sua corsa importante per l'assemblaggio. La velocità della molla da sola non racconta la storia se l'angolo libero varia.

Un approccio comune ed efficace consiste nel specificare: (1) coppia all'angolo di lavoro minimo, (2) coppia all'angolo di lavoro massimo e (3) angolo libero con un'ampia tolleranza. Questa specifica funzionale offre all'operatore della macchina per molle di torsione la massima libertà di ottimizzare il processo di formatura garantendo al contempo il corretto funzionamento della molla nell'assemblaggio.

Disegnare note che impediscono interpretazioni errate

Il disegno di una molla di torsione dovrebbe sempre specificare:

• Direzione del vento (destra o sinistra): fondamentale per la configurazione della macchina con molla di torsione e per la direzione della generazione della coppia nell'assieme
• Se le coppie e gli angoli vengono misurati con o senza mandrino in posizione
• La direzione del carico (direzione di chiusura o di apertura rispetto alla direzione della ferita)
• Requisiti di finitura superficiale e rivestimento (zincatura, fosfato, passivazione)
• Se è necessaria la preimpostazione (deflessione eccessiva per ridurre l'impostazione) e con quale angolo

Omettere la direzione del vento da un disegno è uno degli errori più comuni e costosi nell'approvvigionamento di molle di torsione. Una molla di torsione destra avvolta nella direzione di chiusura genera una coppia crescente mentre si chiude: se il gruppo richiede una coppia di chiusura da una molla sinistra, il meccanismo funzionerà al contrario o non funzionerà affatto.

Modalità di guasto comuni e come il design della molla di torsione li previene

Comprendere le modalità di guasto non è un'ingegneria post mortem: è un input di progettazione. Ciascuna modalità di guasto si associa a specifiche decisioni di progettazione che possono prevenirla o mitigarla.

Crepe da fatica sulla superficie interna della bobina

La massima sollecitazione di flessione in una molla di torsione si verifica nella fibra interna di ciascuna bobina a causa dell'effetto di curvatura (catturato dal fattore Wahl). Qui iniziano le cricche da fatica che si propagano trasversalmente al diametro del filo, provocando una frattura improvvisa. Strategie di prevenzione:

• Aumentare l'indice della molla per ridurre K_i: il passaggio da C = 4 a C = 6 riduce lo stress della fibra interna di circa il 12%
• Applicare la pallinatura per introdurre uno stress residuo di compressione sulla superficie
• Ridurre lo stress di picco attraverso un diametro del filo maggiore o un diametro medio della bobina ridotto
• Assicurarsi che la superficie del filo sia priva di giunzioni, giri e vaiolature: questi sono punti di concentrazione delle sollecitazioni che riducono drasticamente la durata a fatica

Messa in servizio permanente

L'impostazione si manifesta come una riduzione dell'angolo libero nel tempo, riducendo la coppia erogata nell'angolo di lavoro. La causa principale è lo stress prolungato che supera il limite elastico del materiale alla temperatura operativa. Prevenzione: mantenere la sollecitazione sostenuta al di sotto del 65% S_ut per l'acciaio al carbonio, utilizzare molle preimpostate (predeflesse oltre l'angolo di lavoro massimo durante la produzione per indurre tensioni residue favorevoli) o specificare un filo di lega superiore con migliore resistenza al rilassamento.

Interferenza della bobina con il mandrino

Quando la molla si flette nella direzione di chiusura, il diametro interno della bobina diminuisce. Se la molla è montata su un mandrino con gioco insufficiente, le bobine entrano in contatto con il mandrino, generando attrito, calore e picchi di coppia imprevedibili. Nei casi più gravi, la molla si blocca completamente sul mandrino. La soluzione è semplice nella progettazione: calcolare il diametro interno minimo della bobina alla massima deflessione utilizzando la formula di modifica del diametro e assicurarsi che il diametro esterno del mandrino sia almeno del 10% più piccolo. Tuttavia, ciò richiede che il progettista conosca l'angolo operativo massimo in fase di progettazione.

Concentrazione dello stress alla radice della gamba

Il passaggio dal corpo bobina alla gamba dritta è una discontinuità geometrica che crea concentrazione di stress. L'entità dipende dalla nitidezza della curva. Un raggio di curvatura minimo di 1,5d alla radice della gamba è una buona pratica di progettazione — raggi più piccoli di questo aumentano notevolmente il fattore di concentrazione dello stress. Quando la macchina per molle di torsione forma la gamba, l'operatore regola l'utensile per ottenere questo raggio minimo. Se il progettista disegna un angolo acuto alla radice della gamba, la macchina produrrà un angolo acuto e il cedimento per fatica si verificherà in quella posizione anziché nel corpo della bobina dove l'analisi delle sollecitazioni lo prevede.

Progettazione per la producibilità: collaborazione con il fornitore di macchine per molle di torsione

I progetti di molle a torsione più efficienti vengono sviluppati in collaborazione tra l'ingegnere e il produttore della molla, in particolare coinvolgendo il team che utilizza la macchina per molle a torsione nelle prime fasi del processo di progettazione, prima che il disegno venga finalizzato.

Considerazioni chiave sul DFM da sollevare con il produttore:

• Disponibilità diametro filo: Non tutti i diametri di filo sono disponibili in tutte le leghe. La progettazione con un diametro del filo non standard (ad esempio, 1,65 mm quando 1,6 mm e 1,8 mm sono standard) può aggiungere tempi di consegna di 4-8 settimane e un aumento del costo del materiale del 15-30%. Richiedere l'inventario dei diametri standard del produttore prima di finalizzare il progetto.
• Quantità minime d'ordine: Le geometrie personalizzate delle gambe e le tolleranze strette spesso richiedono utensili dedicati. I MOQ possono variare da 500 pezzi per progetti semplici a 10.000 pezzi per geometrie complesse con investimenti in attrezzature specializzate. Comprendere questo in fase di progettazione influenza se un design di molla standard personalizzato o modificato ha più senso dal punto di vista economico.
• Durata dell'utensile e frequenza di cambio utensile: I fili altolegati (cromo-silicio, Inconel) accelerano l'usura degli utensili sulla macchina per molle di torsione. Ciò influisce sul costo per pezzo e dovrebbe essere preso in considerazione nell'analisi del costo totale di proprietà, in particolare per le applicazioni ad alto volume.
• Protocollo di ispezione del primo articolo: Concordare in anticipo quali misurazioni verranno effettuate e in quale sequenza. La misurazione della coppia ad un angolo definito, ad un angolo libero e al diametro della bobina è la più comune. Alcuni produttori offrono pacchetti dati CMM completi per applicazioni aerospaziali e mediche: questo dovrebbe essere specificato nell'ordine di acquisto e non scoperto a posteriori.
• Sequenza temporale dell'iterazione del prototipo: Un fornitore di macchine per molle di torsione ben attrezzato può produrre campioni di prototipi entro 1-3 settimane da un disegno completo. Pianifica almeno due iterazioni del prototipo, una per convalidare il concetto di progettazione e una per perfezionare le tolleranze in base ai risultati misurati, prima di impegnarsi nella produzione degli strumenti.

L'ingegnere che tratta il produttore di molle come un puro fornitore di materie prime, fornendo un disegno completo senza discussioni, ottiene costantemente risultati non ottimali. L'ingegnere che coinvolge il team della macchina per molle di torsione nella revisione del progetto ottiene molle più facili da realizzare, più coerenti e meno costose in termini di volumi di produzione.

Applicazioni industriali ed esempi di progettazione nel mondo reale

I principi di progettazione delle molle a torsione si applicano in modo diverso nei vari settori. Ecco alcuni esempi concreti di come il contesto applicativo modella le decisioni di progettazione.

Molle di ritorno della cerniera della porta automobilistica

Specifica tipica: coppia di 8–12 N·m con una deflessione di 75° , durata di 500.000 cicli, temperatura di funzionamento da −40°C a 80°C. Diametro filo 4–6 mm, lega di cromo-silicio, pallinato, rivestito in fosfato di zinco. La macchina per molle di torsione deve produrre un angolo libero costante fino a ±3° perché la sensazione di bloccaggio della porta è sensibile alla variazione di coppia nella posizione di controllo intermedia (tipicamente 30–45°). Queste molle sono prodotte in grandi volumi, centinaia di migliaia all'anno, giustificando l'utilizzo di macchine utensili dedicate per molle di torsione e test di coppia in-process sul 100% dei componenti.

Molle di contatto del connettore elettrico

Specifica tipica: torque of 0.5–2 N·mm at 30° deflection, 50,000 cycle life, phosphor bronze or beryllium copper, gold flash plated. Wire diameter 0.15–0.5 mm. At this scale, the torsion spring machine must maintain wire feed precision to ±0.02 mm to achieve the ±5% torque tolerance required. Free angle tolerance of ±3° translates to a torque variation of ±10–15% at the working angle, which must be tight enough to ensure reliable electrical contact force without over-stressing the mating pin.

Molle di torsione per dispositivi medici

Gli strumenti chirurgici e i meccanismi dei dispositivi impiantabili utilizzano molle di torsione realizzate in acciaio inossidabile 316L o lega MP35N. Sono tipiche tolleranze di coppia di ±3–5%. Ogni primavera è controllata al 100%. I requisiti di tracciabilità implicano che ogni lotto di produzione è collegato a uno specifico numero di calore del filo e a un record di lotto della macchina per molle di torsione. Questi requisiti aumentano significativamente i costi ma non sono negoziabili dato il contesto normativo. I diametri dei fili variano generalmente da 0,25 mm a 2,0 mm a seconda dell'applicazione.

Sistemi di molle a torsione per porte da garage

Le molle di torsione per porte di garage residenziali sono grandi (diametro del filo 4–8 mm, diametro medio della bobina 50–75 mm) e progettate per Da 10.000 a 30.000 cicli della vita. Sono avvolti in coppie opposte su un albero centrale, bilanciando il peso della porta. La rigidità della molla deve corrispondere al peso e all'altezza della porta entro il ±10% altrimenti la porta non si bilancerà correttamente. Queste molle sono prodotte su grandi macchine industriali per molle di torsione in grandi volumi, vendute come articoli di base, e sono uno dei guasti più comuni delle molle domestiche, non perché siano mal progettate, ma perché sono progettate con un obiettivo di costo che limita la durata del ciclo.

Processo di progettazione passo passo della molla di torsione

Riunere il processo di progettazione in un flusso di lavoro strutturato previene l'errore comune di ripetere le fasi avanzate dello sviluppo quando le modifiche sono costose.

1. Definire i requisiti funzionali: Coppia richiesta ad angoli definiti, durata del ciclo, intervallo di temperature operative, ingombro (dimensioni del mandrino, lunghezza del corpo, vincoli sulla geometria delle gambe) e ambiente (corrosione, sostanze chimiche).
2. Seleziona il materiale del filo: Adatta la lega ai requisiti di temperatura, corrosione, resistenza e conduttività.
3. Scegli il diametro del filo e l'indice della molla: Iterare per trovare una combinazione che soddisfi i requisiti di coppia mantenendo la sollecitazione al di sotto del limite di fatica. Obiettivo C = 6–10 per la migliore compatibilità con la macchina con molle di torsione.
4. Calcola il conteggio delle bobine attive: Utilizzare l'equazione della rigidità della molla per trovare N, quindi aggiungere il fattore di correzione della gamba.
5. Verificare il gioco del mandrino: Calcolare il diametro interno della bobina alla massima deflessione e confermare il 10% di gioco rispetto al diametro esterno del mandrino.
6. Controllare lo stress da fatica: Calcolare la massima sollecitazione di flessione utilizzando la formula corretta di Wahl e verificare che rientri nel rapporto di sollecitazione appropriato per il ciclo di vita richiesto.
7. Definire la configurazione finale: Selezionare la geometria della gamba compatibile con il gruppo di accoppiamento e producibile sulla macchina per molle di torsione disponibile.
8. Specificare tolleranze e trattamento superficiale: Impostare le tolleranze funzionali (coppia all'angolo di prova, angolo libero), specificare il trattamento termico e l'eventuale post-elaborazione (pallinatura, rivestimento).
9. Revisione con il produttore della molla: Conferma la disponibilità del filo, i requisiti degli strumenti, il MOQ e il piano del primo articolo prima di pubblicare il disegno.
10. Testare e ripetere: Misura i campioni del primo articolo per tutti i parametri specificati, valuta nell'assieme e perfeziona la progettazione in base alle prestazioni misurate e a quelle previste.

Seguendo questa sequenza si evita costantemente la categoria più costosa di errori di progettazione delle molle: la scoperta di problemi dimensionali o prestazionali durante la convalida dell'assemblaggio, quando la modifica del design della molla richiede la riqualificazione della configurazione della macchina per molle di torsione e la potenziale riprogettazione delle parti accoppiate.
