Cos'è una macchina avvolgitrice per molle CNC? Qual è il suo principio di funzionamento?

◾ Cos'è a Avvolgitrice per molle CNC ?

Una macchina per l'avvolgimento di molle CNC è una macchina di precisione controllata da un "cervello" del computer, progettata specificamente per avvolgere il filo metallico in molle elicoidali.
Se una normale macchina per l'avvolgimento di molle è come un maestro artigiano che utilizza una sega a mano, allora una macchina per l'avvolgimento di molle CNC è come un moderno impianto di lavorazione con navigazione precisa e bracci automatizzati. Non necessita di complessi ingranaggi meccanici per la regolazione della taglia; usi semplicemente le dita sullo schermo, inserisci alcuni comandi e la macchina produce rapidamente molle identiche.

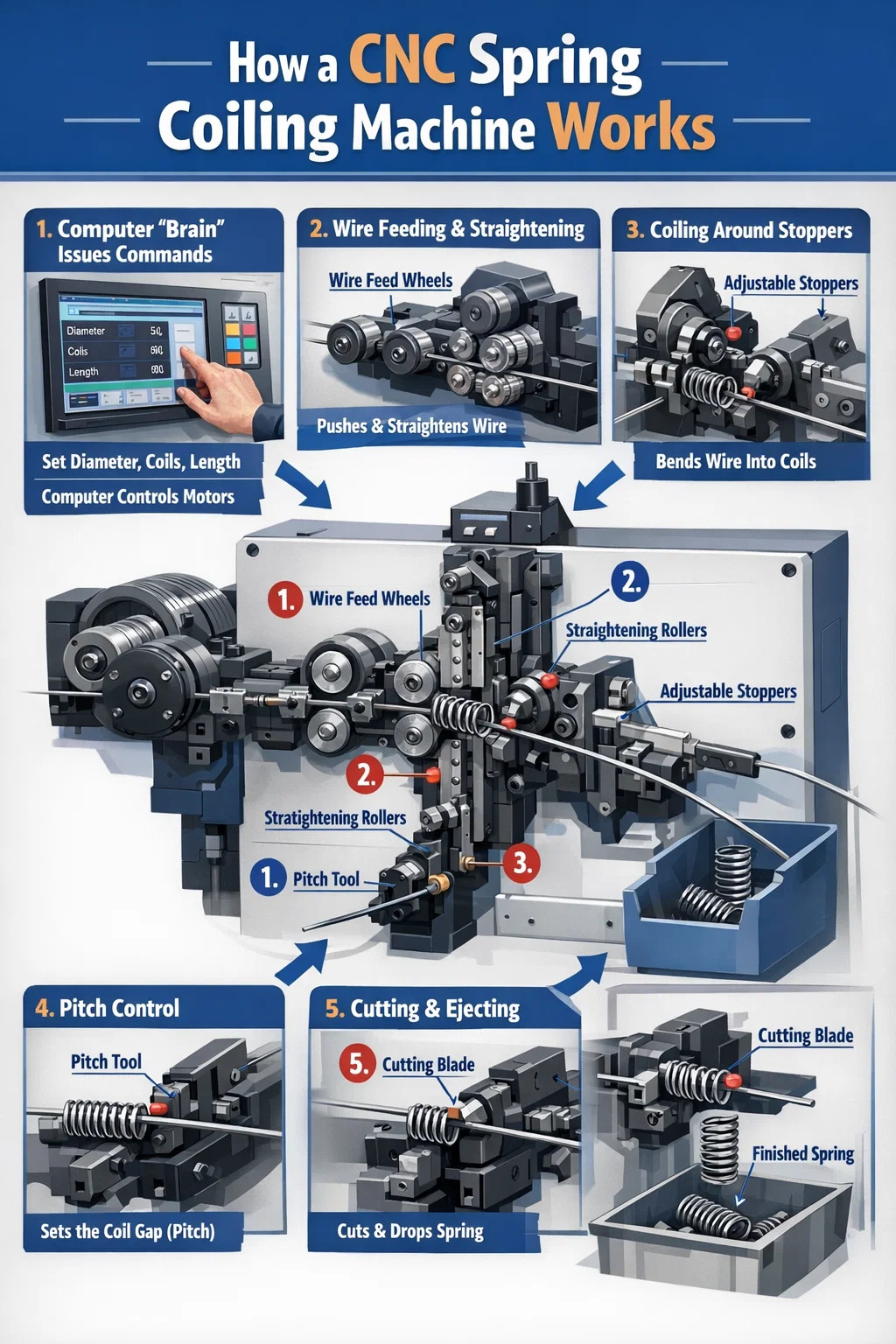

◾ Come funziona una macchina avvolgitrice per molle CNC?

Questa macchina trasforma il filo di acciaio rigido in bobine elastiche principalmente attraverso i seguenti precisi passaggi:

Il "cervello" del computer invia comandi:

L'operatore imposta sul pannello di controllo il diametro della molla, il numero di spire e la lunghezza totale. Il computer converte questi parametri in segnali elettrici, controllando con precisione più motori all'interno della macchina. Ciascuno di questi motori svolge i propri compiti specifici, alcuni spingono il filo, altri lo piegano, lavorando insieme senza soluzione di continuità.

Potente alimentazione e "raddrizzamento" del filo:

La ruota di alimentazione del filo sul retro della macchina afferra saldamente il filo d'acciaio, spingendolo continuamente in avanti. Prima che il filo entri nell'area di formatura, passa attraverso una serie di rulli raddrizzatori disposti orizzontalmente e verticalmente. Questo passaggio rimuove la memoria di curvatura originale del filo, "stirandolo" dritto per garantire che le molle risultanti non siano storte.

Impatto contro i tappi per formare cerchi:

Questo è il cuore del processo di avvolgimento della molla. Quando il filo d'acciaio raddrizzato viene spinto fuori dal tubo guida, colpisce uno o due fermi metallici estremamente duri (solitamente chiamati guidafili).
Poiché la ruota di alimentazione del filo sul retro continua a spingere in avanti e i fermi bloccano la strada, il filo non può andare da nessuna parte se non piegarsi lungo l'arco dei fermi.
La genialità dell'avvolgitore di molle CNC sta nel fatto che il computer può regolare la posizione di questi due fermi in qualsiasi momento. Più i tappi sono vicini, più piccolo è il cerchio; più sono distanti, più grande è il cerchio.

Controllo del gap (intonazione):

Se vuoi che la molla abbia spazio di compressione, deve esserci uno spazio tra le spire. La macchina è dotata di uno speciale "push rod" (attrezzo di lancio) che spinge lateralmente il filo mentre viene avvolto. Un computer controlla la forza e la tempistica di questa asta di spinta, determinando se la molla è avvolta saldamente o allentata.

Taglio e modellatura precisi:

Quando la molla raggiunge la lunghezza o il numero di spire predeterminati, il computer comanda alla lama di taglio di estendersi rapidamente. Questo taglio non solo è preciso nella posizione, ma risulta anche in un taglio netto e piatto. Viene così creata una molla standard che cade nel cestino di raccolta e il processo ricomincia immediatamente per la molla successiva.
