Cos'è una macchina per la formatura di molle CNC? Qual è il suo principio di funzionamento?

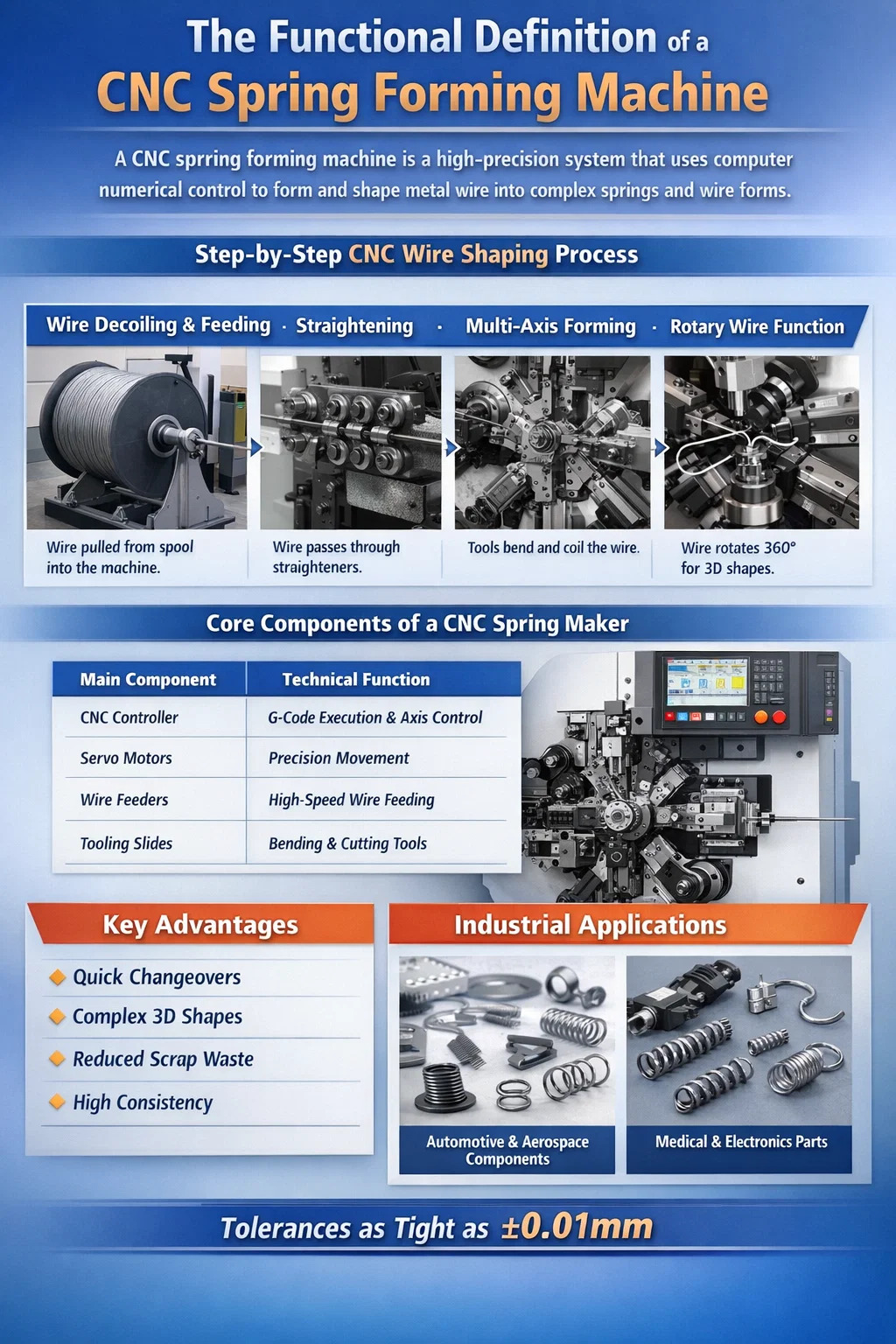

La definizione funzionale di a Macchina per la formatura di molle CNC

A Macchina per la formatura di molle CNC è un sistema di produzione ad alta precisione che utilizza il controllo numerico computerizzato per automatizzare la piegatura, l'avvolgimento e la modellatura del filo metallico in complesse geometrie di molle e forme di filo complesse. A differenza dei tradizionali produttori di molle meccaniche che si affidano ad alberi a camme fissi, questa moderna attrezzatura utilizza più servomotori indipendenti per controllare vari assi, consentendo la creazione di forme non standard che sarebbero impossibili da realizzare manualmente.

In un ambiente industriale standard, queste macchine rappresentano la spina dorsale della produzione di componenti in filo, in grado di gestire diametri di filo che vanno da Da 0,15 mm a oltre 10 mm . La macchina funziona alimentando il filo attraverso una serie di rulli e modellandolo utilizzando strumenti specializzati che si muovono nello spazio tridimensionale con precisione chirurgica. Questa tecnologia garantisce a alto tasso di ripetibilità , spesso mantenendo tolleranze strette quanto ±0,01 mm su cicli di produzione di milioni di unità.

Principio di funzionamento passo passo della modellatura del filo CNC

Il funzionamento dell'a Macchina per la formatura di molle CNC è una sequenza di movimenti meccanici altamente sincronizzati. Il processo inizia con la materia prima e termina con un componente finito, trattato termicamente o pronto all'uso. I seguenti meccanismi descrivono il percorso del filo attraverso la macchina:

Svolgimento e alimentazione del filo

Il filo metallico, solitamente in acciaio inossidabile, acciaio al carbonio o leghe di rame, viene tirato da una grande bobina o bobina. Quella della macchina sistema di alimentazione del filo utilizza rulli per carichi pesanti azionati da un servomotore a coppia elevata. Questi rulli devono esercitare una pressione sufficiente per tirare il filo senza appiattirlo, garantendo che la lunghezza di avanzamento sia esatta al micromillimetro.

Stiratura e preparazione del materiale

Poiché il filo è stato immagazzinato in una bobina, ha una curvatura naturale o "memoria". Prima che avvenga qualsiasi modellatura, il filo passa attraverso raddrizzatori di fili . Sono costituiti da una serie di rulli disposti sia sul piano orizzontale che su quello verticale. Alternando la tensione, la piastra rimuove tutti gli attorcigliamenti e le pieghe, presentando una linea di filo perfettamente diritta agli strumenti di formatura.

Formatura sincronizzata multiasse

Quando il filo fuoriesce dalla guida centrale (la penna), entra nella zona di formatura. Nell'a Macchina per la formatura di molle CNC , attorno al filo sono posizionate più slitte portautensili. Ogni diapositiva può muoversi in modo indipendente. Ad esempio, nell'a Macchina a 12 assi , diversi strumenti possono colpire il filo da diverse angolazioni contemporaneamente o in una sequenza preprogrammata per creare anelli, piegature o bobine.

Il ruolo della funzione del filo rotante

Molte macchine avanzate sono dotate di a asse del filo rotante . Invece di limitarsi a spostare gli utensili attorno al filo, la macchina può ruotare il filo stesso di 360 gradi. Ciò fornisce un'ulteriore dimensione di flessibilità, consentendo la realizzazione di forme 3D complesse senza dover interrompere il processo di alimentazione o utilizzare configurazioni di utensili eccessivamente complicate.

Componenti principali di un moderno produttore di molle CNC

L'efficienza di a Macchina per la formatura di molle CNC è il risultato della sinergia tra l'hardware meccanico e il sistema di controllo elettronico. La tabella seguente evidenzia i componenti hardware essenziali presenti in una macchina di livello professionale.

Vantaggi rispetto ai tradizionali sistemi a camme

Il passaggio dalle camme meccaniche alle Macchina per la formatura di molle CNC la tecnologia ha rivoluzionato il panorama della produzione primaverile. I vantaggi principali si concentrano sull’efficienza e sulla versatilità:

• Tempo di installazione ridotto: Le macchine tradizionali richiedono regolazioni manuali delle camme che possono richiedere dalle 4 alle 8 ore. Una macchina CNC può essere riprogrammata meno di 30 minuti .
• Geometria complessa: Queste macchine possono produrre doppie molle a torsione , contatti della batteria e forme di cavi 3D in un'unica operazione, eliminando la necessità di una piegatura manuale secondaria.
• Risparmio di materiale: Il controllo preciso delle operazioni di alimentazione e taglio riduce al minimo gli scarti metallici, che rappresentano un fattore di costo significativo nella produzione di volumi elevati.
• Consistenza: Una volta verificato il programma, la macchina può produrre 100.000 parti identiche con deviazione zero, che è fondamentale per i componenti critici per la sicurezza nell'industria automobilistica.

Applicazioni e produzione industriale

L'uscita di a Macchina per la formatura di molle CNC è utilizzato in quasi ogni settore della vita moderna. Poiché la macchina è in grado di gestire diverse sezioni trasversali di filo (tondo, piatto o quadrato), le sue applicazioni sono quasi illimitate:

Automotive e aerospaziale

I produttori utilizzano queste macchine per creare molle del telaio del sedile, molle delle valvole del motore e clip degli iniettori di carburante. Queste parti devono resistere a sollecitazioni e temperature estreme, richiedendo alla macchina di lavorare leghe ad alta resistenza come Inconel o cromosilicio .

Elettronica e apparecchiature mediche

Su piccola scala Macchina per la formatura di molle CNCs produrre micromolle per moduli fotocamera di smartphone e strumenti chirurgici. Su questa scala, la precisione della macchina nel maneggiare fili sottili quanto 0,1 mm è fondamentale.

Sintesi tecnica finale

In conclusione, il Macchina per la formatura di molle CNC rappresenta l'apice della tecnologia di lavorazione del filo. Combinando potenti servomotori con un sofisticato controllo software, trasforma una semplice bobina di filo in un componente meccanico complesso. La sua capacità di eseguire molteplici operazioni (alimentazione, raddrizzatura, piegatura, avvolgimento e taglio) all'interno di un singolo ciclo automatizzato lo rende una risorsa indispensabile per qualsiasi fabbrica moderna che mira a una produzione ad alta velocità e ad alta precisione.
