Cos'è una macchina piegamolle? Qual è il suo principio di funzionamento?

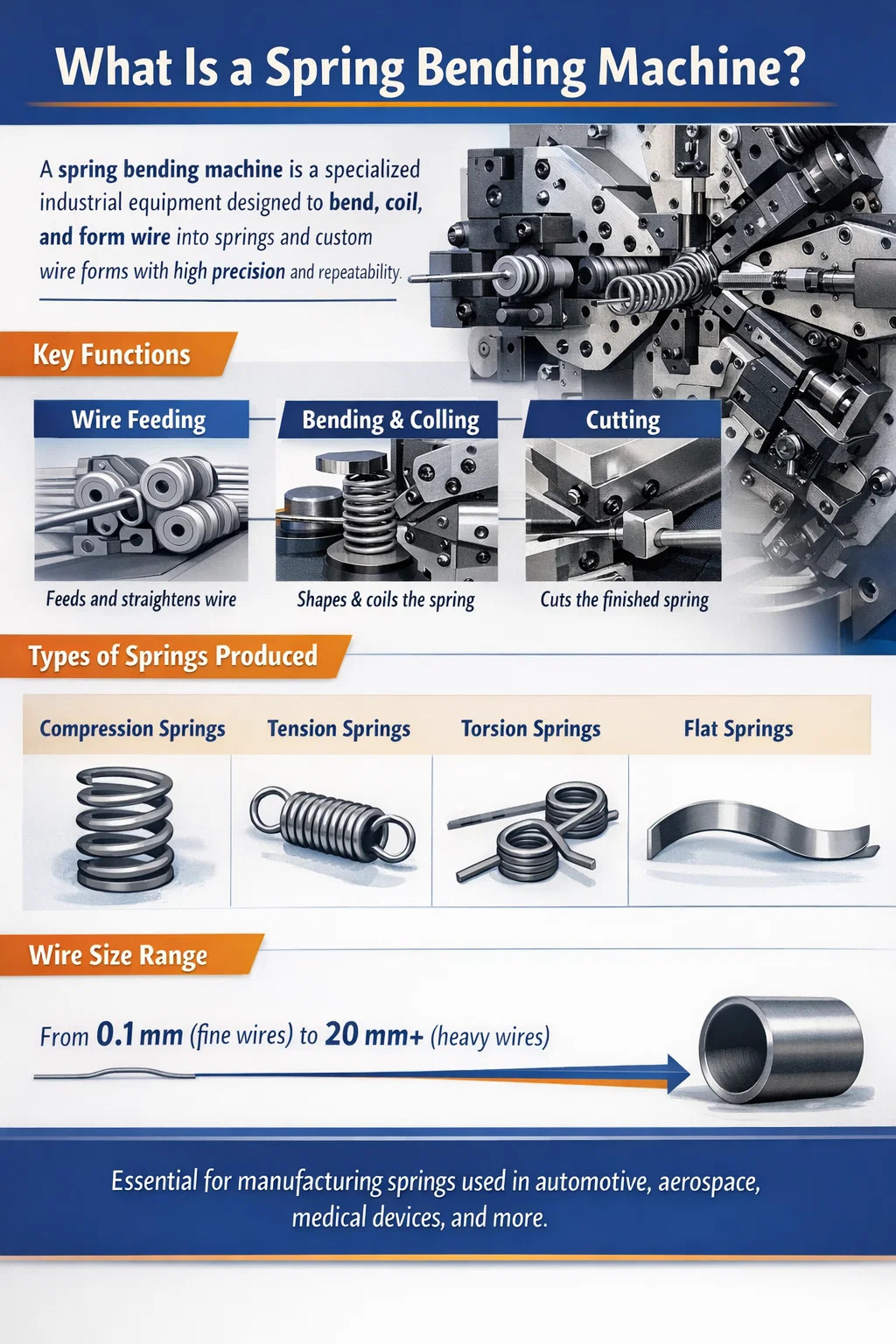

Cos'è una macchina per piegare le molle? Una risposta diretta

A macchina per piegare molle è un pezzo specializzato di attrezzatura industriale progettato per piegare, avvolgere e formare fili o strisce di materiale in molle e componenti simili a molle. Controlla la forma, il passo, il diametro e la configurazione finale di ciascuna molla attraverso una combinazione di meccanismi di alimentazione, piegatura e taglio. A differenza delle macchine per la formatura di fili per uso generale, una macchina per la piegatura di molle è ottimizzata specificamente per la produzione di molle a compressione, molle di tensione, molle a torsione, molle piatte e forme di filo personalizzate con elevata ripetibilità e intervento manuale minimo.

Le macchine piegatubi per molle gestiscono diametri di filo che vanno da fino a 0,1 mm (per molle elettroniche di precisione) fino a uno spessore di 20 mm o più (per molle di sospensione industriali pesanti). Nei modelli controllati da CNC, una singola macchina può memorizzare centinaia di programmi pezzo e passare da un tipo di molla all'altro in pochi minuti, rendendola una pietra miliare della moderna produzione di molle.

L’industria globale della produzione di molle è notevole. Le molle vengono utilizzate praticamente in ogni prodotto meccanico: dalle penne a sfera e dispositivi medici alle sospensioni automobilistiche e agli attuatori aerospaziali. Il mercato primaverile è stato valutato sopra 24 miliardi di dollari nel 2023 e le macchine per la piegatura delle molle sono gli strumenti di produzione principali dietro questa produzione. Comprendere cosa sono queste macchine e come funzionano è essenziale per chiunque sia coinvolto nella produzione, nell'approvvigionamento o nella progettazione tecnica delle molle.

Principio di funzionamento di una macchina piegatubi per molle

Il principio di funzionamento di una macchina piegamolle è incentrato su tre azioni coordinate: alimentazione del filo, piegatura controllata e taglio . Queste tre funzioni sono temporizzate e sequenziate con precisione per produrre una molla completa in un'unica operazione continua. Ecco come funziona ciascuna fase:

Alimentazione del filo

Il filo viene prelevato da una bobina (o da un alimentatore a barra raddrizzata per il filo più pesante) e fatto passare attraverso una serie di rulli raddrizzatori. Questi rulli rimuovono la curvatura naturale ("impostazione") dalla bobina di filo in modo che il filo entri nella zona di piegatura in una linea retta e coerente. L'unità di raddrizzamento è generalmente costituita da due serie di rulli disposti a 90 gradi l'uno rispetto all'altro: un set corregge il piano orizzontale, l'altro corregge il piano verticale.

Dopo la raddrizzatura, una coppia di rulli di alimentazione servocomandati afferra il filo e lo spinge in avanti a velocità e lunghezza controllate. La lunghezza di avanzamento determina dove si verificherà ciascuna piega rispetto a quella precedente, che controlla direttamente il passo della molla, la lunghezza del corpo e la geometria dell'estremità. Nelle macchine piegamolle CNC, il servomotore di avanzamento è programmato per fornire incrementi precisi, a volte accurati ±0,01 mm per fase di avanzamento .

Piegatura e avvolgimento

Quando il filo viene fatto avanzare, entra in contatto con gli strumenti di piegatura (chiamati anche dita di piegatura, perni di avvolgimento o strumenti di inclinazione) che lo deviano nella forma desiderata. Nella produzione di molle elicoidali, il filo viene deviato attorno a un punto di avvolgimento (un perno o mandrino in acciaio temprato) per produrre la bobina elicoidale. La posizione del punto di avvolgimento rispetto al percorso del filo determina il diametro della bobina. Lo strumento passo, posizionato assialmente lungo il filo, controlla la spaziatura tra le bobine adiacenti.

Gli utensili di piegatura sono montati su slitte o camme azionate da servomotori (nelle macchine a controllo numerico) o camme meccaniche (nelle macchine a camme). In una macchina piegamolle CNC, ciascun asse di piegatura può essere programmato in modo indipendente per spostarsi in qualsiasi posizione in qualsiasi punto durante il ciclo di avanzamento del filo. Ciò consente alla macchina di produrre molle a passo variabile, molle a forma di botte, molle coniche e forme complesse di filo 3D, il tutto da un'unica configurazione.

Per le molle a torsione e altre forme non elicoidali, le dita di piegatura applicano una piega angolare precisa in punti specifici lungo il filo. La macchina alimenta una lunghezza impostata, si piega con un angolo programmato, avanza di nuovo, piega di nuovo, ripetendo fino al completamento dell'intera geometria della molla. È possibile controllare gli angoli di piegatura ±0,5 gradi o migliore su macchine CNC di alta qualità.

Taglio

Una volta completata la geometria della molla programmata, un meccanismo di taglio recide il filo per separare la molla finita dal filo in entrata. La taglierina è tipicamente una lama in acciaio temprato azionata da una camma o da un servoasse. Il taglio deve essere pulito e privo di bave per evitare difetti funzionali, soprattutto per le molle a compressione in cui le spire terminali devono appoggiarsi piatte su una superficie. Alcune macchine includono una stazione di formatura delle estremità dedicata che rettifica o appiattisce le estremità tagliate dopo il taglio, producendo le estremità chiuse e rettificate necessarie per le molle di compressione di precisione.

Compensazione del ritorno elastico

Un aspetto critico del principio di funzionamento della macchina piegamolle è la gestione ritorno elastico — il recupero elastico del filo dopo la flessione. Quando un filo viene piegato, si deforma sia plasticamente (permanentemente) che elasticamente. Quando la forza di flessione viene rilasciata, la parte elastica si riprende, facendo ritornare parzialmente il filo alla sua forma originale. Se non compensata, la molla finita avrà un diametro maggiore e un passo diverso da quello programmato.

Il ritorno elastico dipende dal materiale del filo (l'acciaio inossidabile ritorna più indietro dell'acciaio dolce), dal diametro del filo, dallo stato di tempra e dal raggio di curvatura. Le macchine piegamolle CNC compensano il ritorno elastico piegandosi eccessivamente, impostando la posizione dell'utensile di piegatura oltre l'obiettivo nominale mediante un offset calcolato. Nelle macchine avanzate, i sistemi automatici di misurazione e compensazione del ritorno elastico regolano continuamente le posizioni dell'utensile in base alle dimensioni della molla misurate dalle parti precedenti.

Principali tipologie di macchine piegamolle

Le macchine piegamolle non costituiscono un'unica categoria. Esistono diversi tipi di macchine distinte, ciascuna adatta a diversi tipi di molle, volumi di produzione, dimensioni dei fili e livelli di complessità. Scegliere il giusto tipo di macchina è importante quanto programmarla correttamente.

Avvolgitrice per molle a camma

Le macchine avvolgitrici a camme sono il tradizionale cavallo di battaglia della produzione di molle in grandi volumi. Tutti i movimenti degli assi sono azionati da camme meccaniche montate su un albero a camme rotante. Le camme sono profilate per produrre la geometria della molla desiderata e la modifica del design della molla richiede la sostituzione o la regolazione fisica delle camme. Sebbene l'installazione richieda molto tempo, le macchine a camme funzionano a velocità molto elevate: alcuni modelli possono produrre fino a 500 molle di compressione al minuto — rendendoli ideali per cicli di produzione massicci di un design a molla singola. Sono robusti, affidabili e relativamente economici da mantenere.

Macchina per l'avvolgimento di molle CNC

Le macchine avvolgitrici per molle CNC (Computer Numerical Control) sostituiscono le camme meccaniche con servomotori su ciascun asse. Ogni asse (diametro della bobina, passo, avanzamento, taglio) è programmabile in modo indipendente tramite un controller touchscreen. Il passaggio da un modello di molla a un altro viene effettuato caricando un programma diverso: non è necessaria alcuna modifica meccanica. Le macchine avvolgitrici CNC in genere hanno Da 4 a 8 assi CNC e può produrre molle di compressione, estensione e passo variabile. Le velocità di produzione vanno da 30 a 200 parti al minuto a seconda della complessità della molla e del diametro del filo.

Macchina piegatubi per molle CNC (formatore di filo multiasse)

Spesso chiamata macchina piegatubi CNC o formatrice di filo CNC, questo tipo è diverso dalle macchine avvolgitrici in quanto può piegare il filo in tre dimensioni, non solo avvolgerlo in un'elica. Con Da 8 a 16 o più assi CNC , queste macchine possono produrre forme di filo 3D complesse come molle di torsione con angoli di braccio specifici, fermagli per fili, staffe, maniglie e assemblaggi di fili personalizzati. Il filo può essere piegato in qualsiasi direzione, ruotato e modellato praticamente in qualsiasi forma. Queste macchine sono il tipo più versatile e sono essenziali per la produzione personalizzata di molle e forme di filo.

Macchina per piegare molle piatte

Le macchine piegatrici per molle piatte (chiamate anche macchine per la formatura di nastri o macchine per molle a filo piatto) sono progettate per formare fili piatti o nastri metallici in molle a balestra, molle elicoidali piatte, molle per orologi e componenti di molle piatte stampati e formati. Alimentano il materiale in nastro piatto attraverso rulli profilati e matrici di piegatura che modellano il nastro nei piani orizzontale e verticale. Queste macchine sono ampiamente utilizzate nella produzione di molle per orologi, clip per molle a balestra per automobili e molle per contatti elettrici.

Macchina per molle di torsione

Le macchine per molle a torsione sono una variante specializzata delle macchine piegatrici per molle CNC, ottimizzate per la produzione di molle a torsione: molle che immagazzinano energia essendo attorcigliate anziché compresse o allungate. Sono dotati di strumenti dedicati per la piegatura del braccio che possono piegare la gamba/braccio della molla ad angoli precisi (comunemente 90°, 180° o angoli personalizzati). Prima viene avvolta la bobina del corpo, poi le braccia vengono piegate. Le macchine a molla di torsione devono controllare con precisione la lunghezza della gamba, l'angolo della gamba e la direzione della bobina (avvolgimento a destra o a sinistra).

Componenti chiave di una piegatrice per molle

Comprendere il funzionamento di ciascun componente principale aiuta gli operatori a impostare correttamente la macchina, a risolvere i difetti e a mantenere l'attrezzatura in buone condizioni. Ecco i componenti principali presenti sulla maggior parte delle macchine per la piegatura e l'avvolgimento delle molle:

• Bobina di filo e sistema di payoff: Tiene la bobina del filo e controlla la tensione con cui il filo viene svolto. Il corretto controllo della tensione previene l'attorcigliamento, l'aggrovigliamento e l'incoerenza del diametro del filo. Alcune macchine utilizzano sistemi di avvolgimento motorizzati per bobine di filo pesanti che pesano fino a diverse centinaia di chilogrammi.
• Raddrizzatore del filo: Una serie di rulli in acciaio temprato (tipicamente da 5 a 11 rulli su due piani perpendicolari) che rimuovono il set di bobine dal filo. La corretta regolazione del raddrizzatore è fondamentale: un raddrizzamento eccessivo introduce un incrudimento, mentre un raddrizzamento insufficiente lascia una curvatura residua che causa un'incoerenza del diametro nella molla finita.
• Rulli di alimentazione: Rulli scanalati servoazionati che afferrano e fanno avanzare il filo a velocità e lunghezza controllate con precisione. Il profilo della scanalatura deve corrispondere al diametro del filo; una dimensione errata della scanalatura provoca slittamento (lunghezza di avanzamento incoerente) o deformazione del filo (marcatura o appiattimento della superficie del filo).
• Punto di avvolgimento/Strumenti di piegatura: Perni, dita o mandrini in acciaio per utensili temprato che deviano il filo nella forma desiderata. Nelle macchine avvolgitrici, il punto di avvolgimento è lo strumento principale che imposta il diametro della bobina. Questi utensili sono soggetti a elevata usura e devono essere realizzati in acciaio per utensili o metallo duro per una lunga durata.
• Strumento Intonazione: Uno strumento mobile che controlla la spaziatura assiale (passo) tra le spire durante la formazione della molla. Sulle macchine CNC, lo strumento del passo è servoazionato e può essere programmato per variare il passo in tutto il corpo della molla, producendo molle a passo variabile utilizzate nelle sospensioni automobilistiche e nelle applicazioni di isolamento dalle vibrazioni.
• Taglio Unit: Una lama di taglio in acciaio temprato azionata da una camma o da un servo che recide il filo dopo la formazione di ciascuna molla. La taglierina deve essere affilata e correttamente sincronizzata. Una taglierina smussata o un taglio non sincronizzato producono bave, estremità piegate o lunghezza libera errata.
• Controllore CNC: Il cervello della macchina. Sulle moderne piegatrici per molle CNC, il controller è dotato di un'interfaccia touchscreen, programmazione grafica della molla, monitoraggio degli assi in tempo reale, compensazione automatica del ritorno elastico e contatori di produzione. I controller di produttori leader come Wafios, Itaya e Lesjöfors si integrano con i sistemi MES di fabbrica e supportano la connettività Industria 4.0.
• Sistema di servoazionamento: Ogni asse CNC è alimentato da un servomotore e un amplificatore di azionamento. I servosistemi forniscono un controllo preciso della posizione (tipicamente Risoluzione encoder ±0,001 mm ) e un'elevata risposta dinamica, consentendo alla macchina di eseguire complessi profili di movimento multiasse a velocità di produzione.
• Telaio della macchina (base): Una base rigida in ghisa o acciaio lavorato che riduce al minimo le vibrazioni durante il funzionamento ad alta velocità. Le vibrazioni nel telaio della macchina si traducono direttamente in un'incoerenza di passo e diametro delle molle, pertanto la rigidità del telaio è un fattore chiave per la qualità della macchina.

Tipi di molle prodotte dalle macchine piegamolle

Le macchine piegamolle possono produrre un'ampia gamma di tipi di molle. Ogni tipo ha geometria, funzione e requisiti di produzione distinti. Ecco una panoramica dettagliata dei tipi di molle più comuni e di come sono realizzati:

Molle di compressione

Le molle di compressione sono molle elicoidali a spirale aperta che resistono alle forze di compressione (spinta). Sono il tipo di molla più comunemente prodotto a livello globale, utilizzato in tutto, dalle penne a sfera ai treni di valvole automobilistiche. Sono prodotti avvolgendo il filo in un'elica con passo costante. I parametri chiave includono lunghezza libera, diametro della bobina (OD e ID), diametro del filo, numero di bobine attive e tipo di estremità (aperto, chiuso, a terra aperta, a terra chiusa). Estremità chiuse e molate richiedono un'operazione di rettifica secondaria dopo l'avvolgimento, in cui le bobine terminali vengono rettificate in piano su un disco o una molatrice senza centri per fornire una superficie di appoggio stabile.

Molle di estensione

Le molle di estensione sono molle elicoidali a spirale chiusa che resistono alle forze di trazione (trazione). Sono prodotti su macchine avvolgitrici con una speciale stazione di formazione del gancio che piega l'estremità del filo in un anello o gancio per il fissaggio. Le bobine del corpo sono avvolte con passo zero (bobine che si toccano) per creare tensione iniziale, una pre-tensione che deve essere superata prima che la molla inizi ad allungarsi. I tipi di ganci comuni includono ganci per macchina, ganci tedeschi e ganci incrociati, ciascuno formato da sequenze specifiche di utensili di piegatura programmate nel controller CNC.

Molle di torsione

Le molle di torsione immagazzinano energia rotazionale essendo attorcigliate. Sono costituiti da un corpo arrotolato con due braccia (gambe) estensibili. La molla esercita una coppia proporzionale all'angolo di torsione. Sono prodotti su macchine per la formatura del filo CNC o su macchine dedicate per molle di torsione, dove il corpo viene arrotolato e quindi i bracci vengono piegati all'angolo specificato. Le applicazioni comuni includono mollette, trappole per topi, sistemi di contrappeso per porte di garage e strumenti di precisione. L'angolo tra i due bracci, l'"angolo di torsione", deve essere mantenuto ±1° o più stretto per applicazioni di precisione.

Molle piatte e molle a balestra

Le molle piatte sono realizzate con filo piatto o nastro metallico anziché con filo tondo. Includono molle a balestra (come quelle utilizzate nelle sospensioni dei veicoli), molle per orologi e di potenza (molle elicoidali piatte avvolte da nastri), molle a sbalzo e molle per contatti elettrici. Le macchine piegatrici a molle piane formano il nastro tramite rulli profilati e matrici di piegatura. Le tolleranze di spessore per le molle piatte di precisione possono essere strette quanto ±0,01 mm , che richiede sia materiale in strisce preciso che una macchina ben mantenuta.

Moduli di filo personalizzati

Oltre alle classiche forme delle molle, le macchine piegatrici per molle CNC, in particolare le formatrici di fili CNC multiasse, possono produrre praticamente qualsiasi forma dal filo: clip, anelli di ritenzione, staffe, maniglie, fili guida medici, fili ortodontici e complessi assemblaggi di fili 3D. Queste parti potrebbero non immagazzinare energia elastica (quindi tecnicamente non molle) ma sono prodotte su macchine piegamolle utilizzando lo stesso principio di funzionamento avanzamento-piega-taglio.

Materiali in filo utilizzati nelle macchine piegatubi per molle

La scelta del materiale del filo influisce in modo significativo sulle prestazioni della molla, sulla configurazione della macchina e sulla compensazione del ritorno elastico richiesta. Materiali diversi hanno moduli elastici, resistenze alla trazione e caratteristiche di ritorno elastico diversi. Ecco i materiali in filo più comuni lavorati dalle macchine piegamolle:

• Filo di acciaio al carbonio trafilato duro (ASTM A227): Il filo per molle più comune e meno costoso. La resistenza alla trazione varia in genere con il diametro 1.250–2.000 MPa . Utilizzato per molle di compressione ed estensione per uso generale in applicazioni non critiche.
• Filo armonico/filo armonico (ASTM A228): Filo di acciaio ad alto tenore di carbonio con la massima resistenza alla trazione dei comuni materiali per molle, fino a 2.800MPa per diametri fini. Utilizzato dove sono necessarie elevata resistenza e buona resistenza alla fatica. Standard per molle per strumentazione di precisione.
• Filo di acciaio inossidabile (ASTM A313, Tipo 302/304/316): Eccellente resistenza alla corrosione, buone prestazioni a temperature elevate. Resistenza alla trazione leggermente inferiore a quella del filo armonico. Richiede una compensazione del ritorno elastico più elevata, in genere 10–20% in più di piegamento eccessivo rispetto all'acciaio al carbonio. Utilizzato nella lavorazione alimentare, in applicazioni mediche, marine e chimiche.
• Filo in lega di cromo-silicio (ASTM A401): Resistenza eccezionale a temperature elevate ed eccellente resistenza alla fatica. Utilizzato per le molle delle valvole automobilistiche, che devono funzionare in modo affidabile a temperature del motore fino a 200°C e compiere miliardi di cicli nel corso della vita del motore.
• Filo di bronzo fosforoso: Buona conduttività elettrica e resistenza alla corrosione. Utilizzato per molle di contatti elettrici, molle per piccoli strumenti e applicazioni che richiedono proprietà non magnetiche.
• Filo di titanio: Rapporto resistenza/peso molto elevato, eccellente resistenza alla corrosione. Costoso e difficile da arrotolare. Utilizzato nel settore aerospaziale e nelle attrezzature sportive ad alte prestazioni dove la riduzione del peso è fondamentale.
• Inconel e altre superleghe: Utilizzato per molle che devono funzionare a temperature estreme (superiori a 300°C) in turbine a gas, motori a reazione e forni industriali. Questi materiali richiedono attrezzature specializzate e una significativa compensazione del ritorno elastico.

Il processo di piegatura delle molle: passo dopo passo

L'installazione e il funzionamento corretto di una macchina piegamolle richiedono un approccio sistematico. Ecco la sequenza tipica per impostare una macchina avvolgitrice per molle CNC per produrre una nuova molla di compressione:

1. Caricamento del filo: Montare la bobina di filo sul sistema di svolgimento. Infilare il filo attraverso l'unità di raddrizzamento, regolando la pressione del rullo per rimuovere la bobina senza sovraccaricare il filo.
2. Selezione e installazione degli strumenti: Selezionare la dimensione del punto di avvolgimento in base al diametro interno target e installare lo strumento di inclinazione. Per il filo sottile (meno di 1 mm), sono preferibili gli utensili in metallo duro per una maggiore durata.
3. Voce del programma: Immettere i parametri della molla nel controller CNC: diametro del filo, tipo di materiale, diametro esterno della bobina, lunghezza libera, numero di spire totali e attive, passo, tipo di estremità. Il controller può calcolare automaticamente le posizioni iniziali dell'utensile in base a questi input.
4. Esecuzione del primo articolo: Produci un piccolo lotto di molle campione (tipicamente 5-10 pezzi). Misurare il diametro esterno della bobina, la lunghezza libera, il passo e la configurazione delle estremità utilizzando apparecchiature di misurazione specifiche per le molle, come un sistema di misurazione visiva o un misuratore manuale.
5. Regolazione del ritorno elastico: Confronta le dimensioni misurate con quelle target. Regolare la posizione del punto di avvolgimento per correggere il ritorno elastico del diametro esterno. Regola lo strumento Passo per correggere il tono. Analizzare nuovamente i campioni e misurare nuovamente. Ripetere finché tutte le dimensioni non rientrano nella tolleranza.
6. Ciclo di produzione: Una volta ottenuta l'approvazione del primo articolo, avviare la produzione. Monitorare periodicamente le dimensioni della molla, in genere ogni 50-100 parti, e utilizzare le funzioni di compensazione automatica della macchina per mantenere la qualità man mano che la bobina di filo si esaurisce (le proprietà del filo possono variare leggermente lungo la lunghezza della bobina).
7. Post-elaborazione (se richiesta): Inviare molle per la rettifica delle estremità (se sono necessarie estremità chiuse), trattamento termico (distensione per stabilizzare le dimensioni), pallinatura (per migliorare la resistenza alla fatica), placcatura (per la protezione dalla corrosione) o test di carico (per verificare che la rigidità della molla soddisfi le specifiche).

Parametri chiave della molla e come la macchina li controlla

Gli ingegneri delle molle e gli operatori delle macchine devono comprendere la relazione tra le impostazioni della macchina e i parametri della molla. Ecco come vengono controllate le dimensioni più critiche della molla su una macchina piegamolle CNC:

Vantaggi delle piegatrici per molle CNC rispetto alle macchine manuali

Il passaggio dalle macchine per molle manuali e a camme alle macchine piegatrici per molle completamente CNC è stato uno dei cambiamenti più significativi nella produzione di molle negli ultimi 30 anni. I vantaggi del CNC sono convincenti e ben documentati negli ambienti di produzione:

• Cambio rapido: Passare da un design di molla a un altro su una macchina CNC richiede pochi minuti: basta caricare un nuovo programma, verificare il primo articolo ed eseguire. Su una macchina a camme, il cambio può richiedere ore poiché le camme devono essere scambiate fisicamente e rifasate.
• Geometria complessa: Le macchine CNC possono produrre molle a passo variabile, molle coniche, molle a forma di botte e forme di filo 3D che sono fisicamente impossibili da produrre su macchine a camme meccaniche.
• Compensazione automatica: I controller CNC possono regolare automaticamente le posizioni dell'utensile in base alle dimensioni misurate della molla, compensando la variazione del diametro del filo e i cambiamenti del ritorno elastico nel tempo senza l'intervento dell'operatore.
• Dati di produzione: Le macchine CNC registrano conteggi di produzione, tempi di ciclo, eventi di guasto e dati di qualità che possono essere analizzati per il miglioramento e la tracciabilità dei processi.
• Requisiti di abilità: Le macchine CNC riducono la dipendenza da operatori manuali altamente qualificati. Una volta sviluppato e verificato un programma, gli operatori meno esperti possono avviare la produzione con un rischio ridotto di errori di configurazione.
• Integrazione: Le moderne macchine piegatrici per molle CNC possono essere integrate con cambiabobine automatici, trasportatori di pezzi, sistemi di ispezione visiva e linee di confezionamento robotizzate per celle di produzione completamente automatizzate.

Difetti comuni nella piegatura delle molle e come correggerli

Anche le macchine piegamolle ben impostate producono pezzi difettosi quando le condizioni del processo variano. Riconoscere i difetti comuni e le loro cause profonde è essenziale per mantenere la qualità:

• Diametro bobina fuori tolleranza: Solitamente causato dalla variazione del ritorno elastico dovuta a cambiamenti nelle proprietà meccaniche del filo (lotto di filo diverso), variazioni di temperatura o usura dell'utensile. Correggere regolando la posizione del punto di avvolgimento o aggiornando il valore di compensazione del ritorno elastico nel programma CNC.
• Lunghezza libera errata: Causato dallo slittamento del rullo di alimentazione (rulli usurati, forza di bloccaggio errata o superficie del filo contaminata) o dalla lunghezza di alimentazione del programma errata. Controllare le condizioni del rullo di alimentazione e verificare nuovamente i valori del programma rispetto all'avanzamento del filo misurato.
• Passo non uniforme: Causato dall'instabilità dell'utensile di inclinazione, dai cuscinetti dell'utensile di inclinazione usurati o da un raddrizzamento incoerente del filo. Ispezionare e sostituire gli utensili del passo usurati. Verificare la pressione del rullo lisciante.
• Sbavature sulle estremità tagliate: Causato da una lama della taglierina smussata o da una fasatura della taglierina errata. Sostituire o riaffilare la lama della taglierina. Verificare la tempistica della fresa nel programma CNC.
• Danni alla superficie del filo (graffi, appiattimenti): Causato da dimensioni errate della scanalatura del rullo di alimentazione, forza di serraggio eccessiva o filo contaminato (scaglie, granelli). Selezionare la scanalatura del rullo corretta per il diametro del filo. Controllare la qualità del cavo in entrata. Pulire rulli e guide.
• Filo aggrovigliato o attorcigliato: Causato da un'eccessiva tensione di svolgimento, da un sovraccarico della bobina di filo o da un'impostazione errata del raddrizzatore. Regolare la tensione del freno di compensazione. Controllare e regolare la pressione del rullo lisciante.

Produttori leader di macchine piegamolle

L’industria delle macchine per la piegatura delle molle conta un numero relativamente piccolo di produttori affermati, la maggior parte dei quali con sede in Europa e Asia. Ecco alcuni dei nomi più riconosciuti nel settore:

• Wafios (Germania): Uno dei produttori di macchine per la formatura di molle e fili più riconosciuti al mondo. Le loro macchine per l'avvolgimento di molle CNC e le macchine per la formatura di fili sono utilizzate nelle industrie di alta precisione in tutto il mondo. I modelli come la serie FUL gestiscono fili da 0,1 mm a 20 mm.
• Itaya Engineering (Giappone): Noto per le macchine avvolgitrici per molle CNC ad alta velocità con funzionalità multiasse avanzate. Particolarmente forte nel mercato delle molle per strumenti elettronici e di precisione.
• Produzione di precisione Reell (Stati Uniti): È specializzata in apparecchiature per la produzione di molle di torsione e forme di filo, ampiamente utilizzate nell'industria dei dispositivi medici e dell'elettronica.
• Asahi Seiki (Giappone): Uno dei maggiori produttori di macchine per l'avvolgimento di molle a livello globale. Forte presenza nel mercato delle molle automobilistiche con macchine a camme e CNC ad alta velocità.
• NiceFon / Bamatec (Cina/Taiwan): Macchine piegatubi per molle CNC a costi competitivi ampiamente adottate dai produttori di molle in Asia e sempre più in altre regioni. Offrono un buon rapporto qualità-prezzo per i tipi di molle standard.
• Simco Industrie (Stati Uniti): Noto per le macchine avvolgitrici per molle per carichi pesanti in grado di gestire fili di grande diametro per la produzione di molle industriali e per sospensioni.

Il prezzo della macchina varia enormemente in base alla capacità. Una macchina avvolgitrice per molle CNC di base per dimensioni di filo standard può iniziare da 30.000–80.000 USD , mentre una macchina per la formatura di fili CNC multiasse di fascia alta di un produttore europeo premium può superare 300.000–500.000 USD quando completamente attrezzati e dotati di sistemi di ispezione automatici.

Applicazioni industriali delle macchine piegamolle

Le molle sono tra i componenti meccanici più universalmente utilizzati. Le macchine piegamolle sono direttamente responsabili della produzione delle molle utilizzate in una straordinaria gamma di settori e prodotti:

• Automotive: Molle per valvole, molle elicoidali per sospensioni, molle per sedili, molle di ritorno per freni e frizioni e molle per serrature. Un singolo veicolo passeggeri può contenere oltre 200 sorgenti individuali .
• Elettronica ed elettrodomestici: Molle di contatto in interruttori, relè, connettori e tastiere. Molle di contatto della batteria. Micro-molle di precisione nei dischi rigidi e nei pickup ottici.
• Dispositivi medici: Molle per sistemi di rilascio di stent, molle di ritorno per strumenti chirurgici, molle per impianti medici, molle per dispositivi ortopedici e molle per dispositivi di rilascio di farmaci. Questi richiedono una pulizia estrema e spesso utilizzano filo di acciaio inossidabile o titanio.
• Aerospaziale e difesa: Molle dell'attuatore, molle del meccanismo di sicurezza, molle del sedile di espulsione e molle di fissaggio aerospaziali. Questi devono soddisfare rigorosi standard di tracciabilità e test dei materiali.
• Prodotti di consumo: Molle interne di materassi, meccanismi di mobili, penne, accendini, giocattoli e articoli sportivi. La sola produzione di molle per materassi rappresenta un mercato enorme, con materassi a molle contenenti centinaia di molle singole.
• Macchinari industriali: Molle per stampi, molle di isolamento dalle vibrazioni, molle per valvole di sicurezza e molle per frizioni in apparecchiature industriali. Questi spesso richiedono fili pesanti e un'elevata capacità di carico.

Considerazioni sulla sicurezza per il funzionamento della macchina piegamolle

Le macchine per piegare molle utilizzano parti rotanti e alternative ad alta velocità, fili ad alta tensione e utensili da taglio affilati. Procedure di sicurezza adeguate proteggono gli operatori e preservano l'affidabilità della macchina:

• Pericoli legati alla tensione del filo: Il filo sotto tensione può spezzarsi o sbattere pericolosamente se il sistema di svolgimento perde il controllo. Utilizzare sempre controlli adeguati della tensione di ritorno e indossare protezioni per gli occhi durante l'infilatura o la manipolazione del filo.
• Molle volanti: Le molle formate possono essere espulse ad alta velocità dalla zona di avvolgimento. Le macchine devono essere dotate di adeguate protezioni e scivoli di raccolta. Non toccare mai l'area di avvolgimento durante il funzionamento.
• Estremità taglienti del filo: Le estremità dei fili tagliati sono estremamente affilate. Utilizzare guanti adeguati quando si maneggiano fili e molle finite. Le coperture delle estremità dei cavi o la sbavatura devono essere eseguite sulle parti maneggiate frequentemente dagli utenti finali.
• Protezione della macchina: Tutti i componenti rotanti (rulli di alimentazione, camme, cinghie di trasmissione) devono essere adeguatamente protetti secondo le normative locali sulla sicurezza dei macchinari (OSHA 1910.212 negli Stati Uniti; Direttiva macchine 2006/42/CE in Europa).
• Arresto di emergenza: Tutte le macchine piegamolle devono avere un pulsante di arresto di emergenza chiaramente accessibile che arresti immediatamente tutti i movimenti della macchina. Le macchine CNC devono essere dotate di un circuito di arresto di emergenza di sicurezza che soddisfi i requisiti di arresto di Categoria 0 o Categoria 1 secondo EN 60204-1.
• Blocco/tagout (LOTO): Prima di qualsiasi cambio utensile, manutenzione o regolazione all'interno della macchina, l'alimentazione deve essere bloccata e verificata diseccitata. Questo è un requisito OSHA obbligatorio e una pratica di sicurezza fondamentale.
