Cos'è una macchina per la formatura di molle? Qual è il suo principio di funzionamento?

Definizione e scopo di una macchina per la formatura di molle

A macchina per la formazione di molle è un dispositivo industriale CNC (controllo numerico computerizzato) specializzato progettato per piegare, avvolgere e modellare il filo metallico in complesse geometrie 2D o 3D. A differenza delle macchine avvolgitrici di base che producono principalmente molle cilindriche standard, utilizza una macchina per la formatura di molle più assi indipendenti - spesso da 3 a 12 o più - per creare forme complesse di fili, molle di torsione e contatti di batterie con estrema precisione.

L'obiettivo principale di questa macchina è automatizzare la produzione di componenti a base di filo, garantendo che ogni unità prodotta sia identica entro tolleranze ristrette quanto /- 0,01 mm . Ciò lo rende uno strumento essenziale nei settori manifatturieri ad alto volume come l’industria automobilistica e dei dispositivi medici.

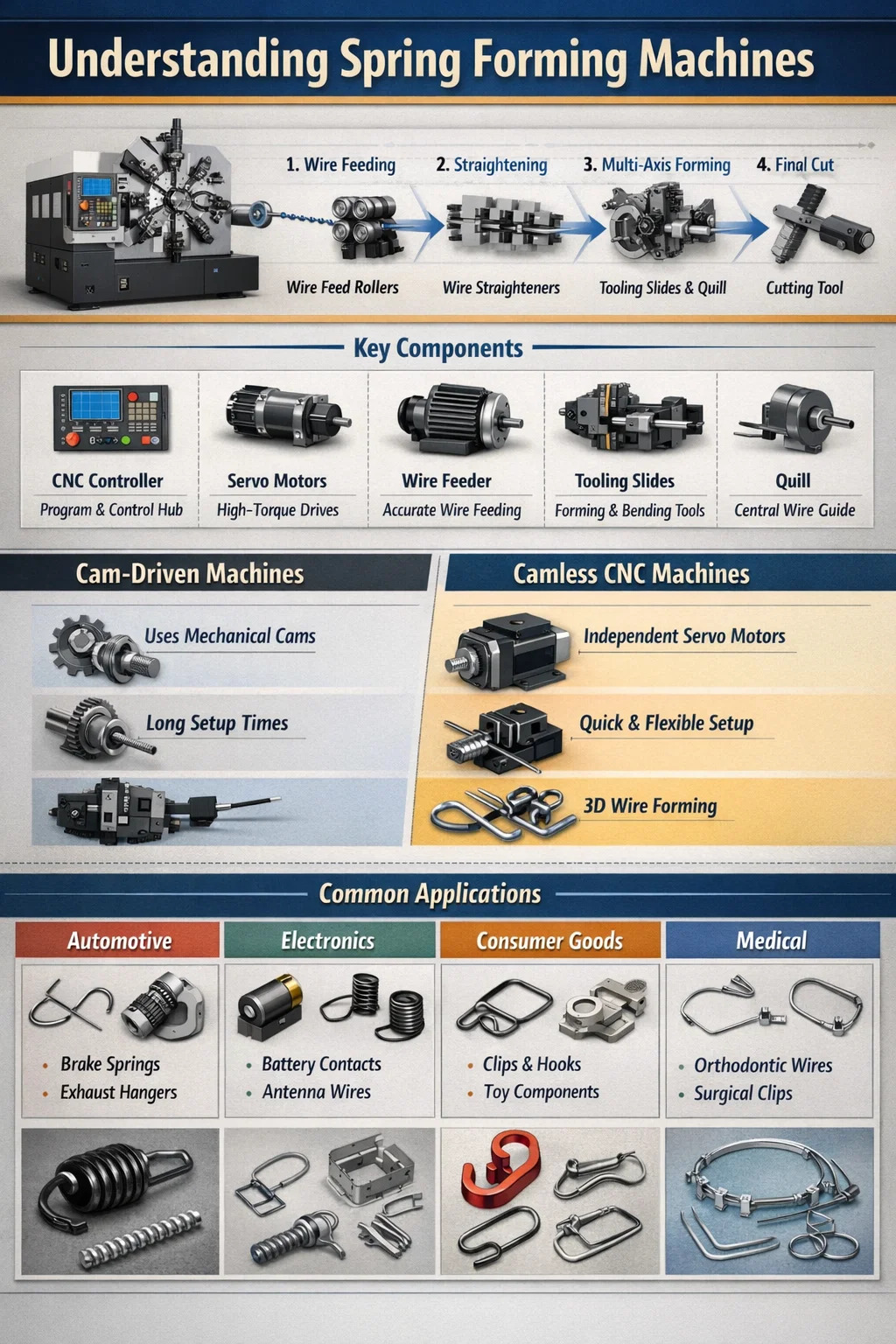

Il principio di funzionamento fondamentale dello Spring Forming

Il principio di funzionamento fondamentale di una macchina per la formatura di molle si basa su movimento sincronizzato di un sistema di alimentazione del filo e di una serie di slitte portautensili. Il processo segue una sequenza logica controllata da un computer centrale:

1. Alimentazione del filo: Una serie di rulli motorizzati tira il filo metallico da uno svolgitore. Il sistema CNC controlla l'esatta lunghezza del filo spinto nell'area di formatura.
2. Raddrizzamento: Prima di raggiungere gli utensili, il filo passa attraverso una serie di rulli orizzontali e verticali per eliminare ogni “memoria della bobina” o curvatura, garantendo la perfetta rettilineità del filo.
3. Formatura multiasse: Quando il filo emerge da una penna centrale, varie "slitte" o portautensili si muovono verso l'interno. Ciascuna diapositiva può essere dotata di diversi strumenti (perni di piegatura, avvolgimento o looping) che colpiscono o premono il filo ad angoli specifici.
4. Taglio finale: Una volta ottenuta la forma complessa, un utensile da taglio dedicato taglia il filo per completare la parte.

Componentei chiave e loro funzioni

Per ottenere una produzione ad alta velocità, a volte addirittura superiore 100 pezzi al minuto —diversi componenti interni devono funzionare in perfetta armonia.

Funzionalità avanzate: macchine senza camme e macchine azionate a camme

Comprendere la differenza nel funzionamento di queste macchine è fondamentale per selezionare l'attrezzatura giusta per esigenze di produzione specifiche.

Macchine a camme

Le macchine tradizionali utilizzano un albero a camme centrale per azionare tutti i movimenti. Sebbene affidabili per molle semplici, richiedono tempo significativo di configurazione manuale (spesso 2-4 ore) per cambiare una camma meccanica ogni volta che viene introdotto un nuovo progetto di parte.

Macchine CNC senza camme

Moderno macchine per la formatura di molle senza camme utilizzare servomotori indipendenti per ogni slitta utensile. Ciò consente aggiustamenti istantanei tramite software. I principali vantaggi includono:

• Tempi di configurazione più rapidi, spesso ridotti del dal 50% al 70% .
• La capacità di spostare gli strumenti in percorsi non lineari per forme di filo 3D complesse.
• Sincronizzazione con sistemi a filo rotante, che consente al filo stesso di ruotare di 360 gradi durante il processo di formatura.

Esempi pratici e applicazioni

Una macchina per la formatura di molle è abbastanza versatile da gestire materiali che vanno da Da 0,1 mm a 8,0 mm di diametro, compresi acciaio inossidabile, acciaio al carbonio e leghe di rame.

Parti comunemente prodotte:

• Automotive: Molle dei freni, supporti del tubo di scarico e cavi del telaio del sedile.
• Elettronica: Contatti della batteria, cavi dell'antenna e microinterruttori.
• Beni di consumo: Ganci specializzati, fermagli per stoviglie e componenti di giocattoli complessi.
• Medico: Fili ortodontici e componenti di strumenti chirurgici di precisione.
